Napęd przycisku dłoniowy zatrzaskowy Fi-40mm czerwony, Harmony XB5 | ZB5AS844 Schneider Electric

Opis i Kluczowe Cechy

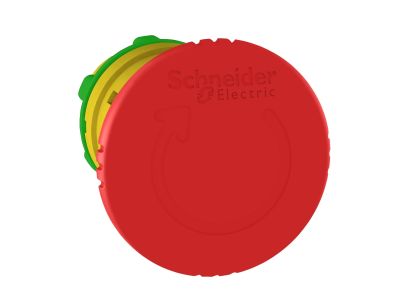

Napęd przycisku dłoniowego Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AS844, to profesjonalny komponent automatyki przemysłowej dedykowany do realizacji funkcji awaryjnego zatrzymywania i wyłączania maszyn. Urządzenie charakteryzuje się jaskrawoczerwonym kolorem oraz ergonomicznym kształtem grzybka o średnicy 40 mm, co zapewnia doskonałą widoczność i intuicyjną obsługę nawet w sytuacjach krytycznych. Mechanizm działa w trybie zatrzaskowym, co oznacza, że po aktywacji pozostaje w pozycji wciśniętej do momentu celowego odblokowania poprzez obrót (turn-to-release).

• Wytrzymała konstrukcja: Plastikowa ramka wykonana z wysokiej jakości polimerów zapewnia doskonałą izolację elektryczną oraz wysoką odporność na agresywne środki chemiczne.
• Ekstremalna szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K gwarantują pełną ochronę przed pyłem, silnymi strumieniami wody oraz myciem wysokociśnieniowym i parowym.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -40°C do +70°C pozwala na montaż w chłodniach oraz w pobliżu procesów generujących wysokie ciepło.
• Standard montażowy: Przystosowany do standardowych otworów montażowych o średnicy 22 mm, co ułatwia integrację z istniejącymi pulpitami sterowniczymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i trudne warunki środowiskowe. Zgodność z normami typu 4X (NEMA) oraz wysokimi klasami szczelności IP sprawia, że napęd spełnia wymagania stawiane komponentom bezpieczeństwa w nowoczesnych systemach sterowania maszynowego.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, napęd ZB5AS844 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Odporność na mycie pod wysokim ciśnieniem (IP69K) umożliwia zachowanie najwyższych standardów higieny.
• Przemysł ciężki i maszynowy: Idealny jako wyłącznik bezpieczeństwa na liniach produkcyjnych, przenośnikach i obrabiarkach.
• Sektor morski: Wytrzymałość na korozję i trudne warunki atmosferyczne pozwala na montaż na jednostkach pływających i w portach.
• Infrastruktura krytyczna: Systemy sterowania w trudnych warunkach zewnętrznych, gdzie wymagana jest niezawodność w szerokim zakresie temperatur.

Wskazówki Montażowe

Instalacja napędu ZB5AS844 jest szybka i intuicyjna dzięki modularnej konstrukcji serii Harmony XB5. Należy wykonać otwór o średnicy 22 mm w panelu sterowniczym. Napęd montuje się poprzez osadzenie w otworze i zabezpieczenie go od tyłu za pomocą dedykowanego kołnierza montażowego. Do napędu można łatwo dołączyć bloki stykowe (np. styki NC dla funkcji bezpieczeństwa) za pomocą prostych połączeń śrubowych. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania, aby zapewnić optymalną szczelność i stabilność mechaniczną elementu.

FAQ

• Czy napęd zawiera bloki stykowe w zestawie? Nie, ZB5AS844 to sam napęd przycisku. Bloki stykowe oraz kołnierz montażowy należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej.
• Jak odblokować przycisk po jego wciśnięciu? Mechanizm jest zatrzaskowy i wymaga obrotu grzybka zgodnie z oznaczeniami, aby powrócił on do pozycji wyjściowej.
• Czy plastikowa ramka jest trwała? Tak, zastosowane tworzywo sztuczne jest odporne na uderzenia oraz działanie wielu substancji chemicznych, co czyni go idealnym zamiennikiem dla elementów metalowych w środowiskach korozyjnych.
