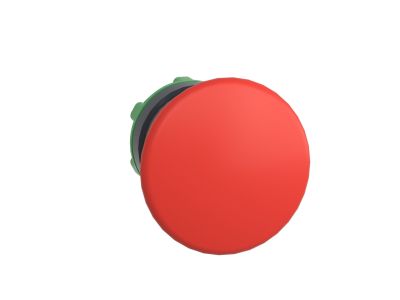

Napęd przycisku dłoniowy z samopowrotem czerwony, Harmony XB5 | ZB5AC4 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku dłoniowego Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AC4, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o maksymalnej ergonomii i niezawodności w wymagających środowiskach przemysłowych. Głowica o średnicy 40 mm w kolorze czerwonym zapewnia doskonałą widoczność, co jest kluczowe w sytuacjach wymagających natychmiastowej reakcji operatora. Mechanizm samopowrotu (impulsowy) sprawia, że napęd wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co pozwala na precyzyjne sterowanie procesami krótkotrwałymi.

• Konstrukcja materiałowa: Zastosowanie wysokiej jakości tworzywa sztucznego w ramce mocującej gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych.
• Wytrzymałość środowiskowa: Produkt charakteryzuje się wyjątkową szczelnością potwierdzoną certyfikatami IP66, IP67, IP69 oraz IP69K, co umożliwia jego mycie pod wysokim ciśnieniem i pracę w zapyleniu.
• Ergonomia: Grzybkowy kształt o średnicy 40 mm pozwala na obsługę całą dłonią, co jest nieocenione w sytuacjach stresowych lub przy pracy w rękawicach ochronnych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że napęd jest wszechstronny i niezawodny niezależnie od klimatu panującego w hali produkcyjnej czy na zewnątrz.

Zgodność z Normami

Napęd ZB5AC4 został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co świadczy o jego odporności na wibracje i trudne warunki korozyjne. Zgodność z normami Typ 4X (NEMA) potwierdza, że urządzenie jest chronione przed korozją oraz przenikaniem wody i zanieczyszczeń. Produkt spełnia rygorystyczne wymogi bezpieczeństwa maszynowego, co pozwala na jego stosowanie w certyfikowanych układach sterowania na całym świecie.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, napęd Harmony XB5 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Dzięki certyfikatowi IP69K, napęd może być poddawany procesom czyszczenia CIP (Clean-in-Place) przy użyciu gorącej wody pod wysokim ciśnieniem.
• Budowa maszyn (OEM): Standardowy otwór montażowy o średnicy 22 mm zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi.
• Systemy logistyczne: Idealny jako przycisk startu/stopu na liniach przenośnikowych, gdzie wymagana jest szybka i intuicyjna obsługa.
• Sektor morski: Odporność na trudne warunki atmosferyczne pozwala na montaż na pokładach jednostek pływających.

Wskazówki Montażowe

Instalacja napędu ZB5AC4 jest szybka i intuicyjna dzięki systemowi montażu w otworze o średnicy 22 mm. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż w panelu: Napęd należy osadzić w otworze, a następnie zabezpieczyć od tyłu za pomocą dedykowanego kołnierza mocującego z serii Harmony XB5.
• Konfiguracja styków: Do napędu można łatwo dołączyć bloki stykowe (NO lub NC) poprzez zatrzaśnięcie ich na korpusie, co pozwala na realizację dowolnej funkcji logicznej.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania śrub montażowych, aby zapewnić szczelność uszczelki bez ryzyka uszkodzenia plastikowej ramki.
• Konserwacja: Dzięki modułowej konstrukcji, wymiana samej głowicy lub bloku styków nie wymaga demontażu całego układu, co znacznie skraca czas przestojów serwisowych.

FAQ

• Czy ten przycisk posiada blokadę po naciśnięciu? Nie, jest to napęd z samopowrotem (impulsowy). Po naciśnięciu i puszczeniu, głowica automatycznie wraca do pozycji spoczynkowej.
• Czy mogę zamontować ten napęd w środowisku, gdzie używane są silne detergenty? Tak, plastikowa ramka i wysoki stopień ochrony IP69K sprawiają, że jest on odporny na większość przemysłowych środków czyszczących.
• Czy produkt zawiera bloki stykowe w zestawie? Niniejsza oferta dotyczy samego napędu (głowicy). Bloki stykowe oraz korpus mocujący należy dobrać oddzielnie, zależnie od wymaganej konfiguracji elektrycznej.
