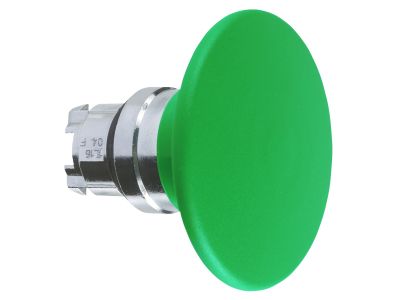

Napęd przycisku dłoniowego z samoczynnym powrotem F60 zielony, Harmony XB4 | ZB4BR3 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku dłoniowego z samoczynnym powrotem F60 zielony (symbol ZB4BR3) należy do rodziny przycisków grzybkowych Schneider Electric Harmony XB4. Dzięki średnicy grzybka 60 mm zapewnia wyjątkową widoczność i ergonomię obsługi, co jest kluczowe w aplikacjach wymagających szybkiego reagowania. Chromowana metalowa ramka gwarantuje odporność mechaniczną, a wysoka szczelność IP66/IP67/IP69/IP69K (oraz Typ 4X) umożliwia pracę w ekstremalnie trudnych warunkach – od zapylenia po zalewanie strumieniem wody pod ciśnieniem. Napęd współpracuje z szeroką gamą bloków stykowych Harmony 22 mm, co pozwala na elastyczne konfigurowanie funkcji sterujących.

• Średnica grzybka 60 mm: Zapewnia doskonałą widoczność i łatwość obsługi nawet w rękawicach roboczych, a także umożliwia szybkie wyczucie położenia przycisku.
• Samoczynny powrót (sprężynowy): Gwarantuje impulsowy charakter działania – przycisk wraca do pozycji spoczynkowej natychmiast po zwolnieniu, co jest wymagane w układach sterowania procesami.
• Metalowa ramka chromowana: Odporna na uderzenia i wibracje; wydłuża żywotność w środowiskach przemysłowych z dużymi obciążeniami mechanicznymi.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: Chroni przed wnikaniem pyłu, wody (w tym strumieni wysokociśnieniowych i gorącej wody) oraz korozją – idealny do mycia chemicznego, przemysłu spożywczego i morskiego.
• Szeroki zakres temperatur pracy –40°C do 70°C: Umożliwia stosowanie zarówno w mroźnych halach, jak i w gorących strefach produkcyjnych bez ryzyka uszkodzenia.

Zgodność z Normami

Napęd przycisku Harmony XB4 ZB4BR3 zaprojektowano zgodnie z międzynarodowymi standardami bezpieczeństwa i wytrzymałości. Posiada certyfikację morską oraz atesty IP66, IP67, IP69, IP69K i Typ 4X (NEMA). Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw europejskich. Gwarantuje to niezawodną pracę w najbardziej wymagających instalacjach przemysłowych.

Zastosowanie

Napęd przycisku dłoniowego F60 przeznaczony jest do stosowania w układach sterowania maszynami, liniami produkcyjnymi oraz systemami automatyki, gdzie wymagana jest wysoka ergonomia i odporność na trudne warunki. Idealnie sprawdza się jako element przycisku awaryjnego stopu (w połączeniu z odpowiednim blokiem stykowym) lub impulsowego wyzwalania procesów.

• Sterowanie maszynami w przemyśle ciężkim – start/stop, reset, awaryjne zatrzymanie.
• Automatyka budynkowa i instalacje w halach produkcyjnych, gdzie występuje zapylenie, wilgoć i wibracje.
• Aplikacje wymagające częstego i szybkiego nacisku, np. taśmy transportowe, prasy, mieszalniki.
• Środowiska morskie, spożywcze i chemiczne ze względu na wysoką szczelność i odporność korozyjną.

Wskazówki Montażowe

Montaż napędu przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Przycisk mocuje się w wycięciu panelu o średnicy 22 mm za pomocą dostarczonego pierścienia zaciskowego. Moment dokręcania należy stosować zgodnie z dokumentacją producenta, aby nie uszkodzić metalowej ramki. Przekrój przewodów oraz dobór bloku stykowego muszą być odpowiednie do prądu obwodu sterowania. Po montażu sprawdzić poprawność działania mechanizmu powrotnego.

FAQ

• Czy napęd przycisku ZB4BR3 zawiera podświetlenie LED? Nie, jest to wyłącznie napęd mechaniczny (grzybek). Podświetlenie można zrealizować poprzez zastosowanie odpowiedniego bloku stykowego z lampką LED, np. serii Harmony XB4.
• Jaki stopień ochrony ma ten przycisk? Napęd posiada oznaczenia IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza pełną ochronę przed pyłem (IP6X), ochronę przed zanurzeniem (IP67) i strumieniami wody pod wysokim ciśnieniem i temperaturą (IP69K).
• Czy przycisk nadaje się do pracy w trybie ciągłego utrzymania (bez samoczynnego powrotu)? Nie, ten model ZB4BR3 wyposażony jest w sprężynowy mechanizm samoczynnego powrotu (impulsowy). Do wersji z blokadą w stanie wciśniętym należy wybrać np. symbol ZB4BR (model z blokadą).
