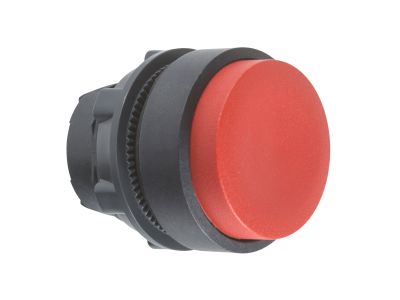

Napęd przycisku czerwony z samopowrotem czerwony, Harmony XB5 | ZB5AL4 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku Schneider Electric z serii Harmony XB5 o numerze katalogowym ZB5AL4 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się wystającym profilem w kolorze czerwonym, co zapewnia doskonałą widoczność i intuicyjną obsługę nawet w trudnych warunkach oświetleniowych. Mechanizm działania oparty na sprężynie powrotnej (impulsowy) gwarantuje precyzyjne przesyłanie sygnału do układu sterowania przy każdym naciśnięciu.

Konstrukcja oparta na wysokiej jakości tworzywie sztucznym (plastikowa ramka) sprawia, że napęd jest całkowicie odporny na korozję oraz wykazuje wysoką wytrzymałość na działanie agresywnych środków chemicznych. Dzięki zastosowaniu okrągłego kształtu i ergonomicznej powierzchni czołowej, operatorzy maszyn mogą liczyć na komfortową pracę. Stopień ochrony IP66 potwierdza pełną pyłoszczelność oraz odporność na silne strumienie wody, co w połączeniu z odpornością na wibracje i uderzenia czyni ten produkt niezawodnym elementem systemów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego bezpieczne stosowanie w instalacjach na całym świecie. Napęd spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Wysoka odporność mechaniczna oraz parametry izolacyjne są zgodne z certyfikacją CE oraz UL, co potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w profesjonalnych szafach sterowniczych.

Zastosowanie

Dzięki swojej uniwersalności i odporności na czynniki zewnętrzne, napęd ZB5AL4 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i chemiczny: Plastikowa ramka jest idealna w miejscach wymagających częstego mycia i kontaktu z detergentami.
• Budowa maszyn (OEM): Standardowy otwór montażowy o średnicy 22 mm pozwala na łatwą integrację z istniejącymi pulpitami sterowniczymi.
• Systemy HVAC i automatyka budynkowa: Szeroki zakres temperatur pracy od -40°C do +70°C umożliwia montaż w szafach zewnętrznych narażonych na ekstremalne warunki pogodowe.
• Linie produkcyjne: Wyraźny czerwony kolor ułatwia szybką identyfikację funkcji sterowniczych przez personel techniczny.

Wskazówki Montażowe

Instalacja napędu Harmony XB5 jest szybka i intuicyjna dzięki modułowej konstrukcji systemu Schneider Electric. Poniżej znajdują się kluczowe wytyczne montażowe:

• Średnica montażowa: Napęd jest przeznaczony do standardowych otworów o średnicy 22,5 mm.
• Mocowanie: Urządzenie montuje się w otworze panelu, a następnie zabezpiecza od tyłu za pomocą dedykowanego kołnierza montażowego (wspornika).
• Konfiguracja styków: Do napędu należy dobrać odpowiednie bloki styków (np. ZBE101 dla NO lub ZBE102 dla NC) w zależności od wymaganej logiki sterowania.
• Konserwacja: Dzięki prostej budowie, wymiana samego napędu lub dołożenie dodatkowych styków nie wymaga demontażu całej aparatury z panelu.

FAQ

1. Czy napęd ZB5AL4 posiada w zestawie bloki styków?
Nie, produkt jest samym napędem przycisku. Bloki styków oraz kołnierz montażowy należy dokupić osobno, co pozwala na pełną personalizację funkcji sterowniczej.

2. Czy ten przycisk może pracować na zewnątrz budynków?
Tak, dzięki wysokiemu stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy (od -40°C do 70°C), napęd jest w pełni przystosowany do pracy w warunkach zewnętrznych.

3. Jaka jest różnica między ramką plastikową a metalową?
Ramka plastikowa (seria XB5) oferuje lepszą izolację elektryczną oraz wyższą odporność na korozję chemiczną, podczas gdy ramka metalowa (seria XB4) jest dedykowana do miejsc o ekstremalnie wysokim ryzyku uszkodzeń mechanicznych.
