Napęd przycisku biały z samopowrotem M22-DH-W | 216638 Eaton

Alternatywny kod produktu: M22-DH-W

Opis i Kluczowe Cechy

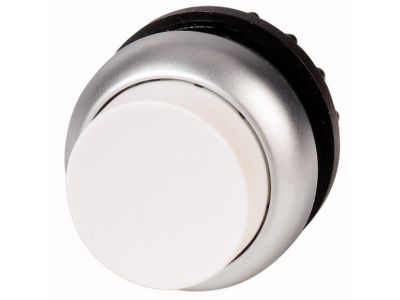

Napęd przycisku biały z samopowrotem M22-DH-W (indeks 216638) z serii RMQ‑Titan to przednia część systemu przycisków sterowniczych przeznaczona do montażu w otworze 22 mm. Urządzenie charakteryzuje się wysokim stopniem ochrony IP66, IP67 oraz IP69K, co zapewnia niezawodne działanie w środowiskach narażonych na wilgoć, pył i mycie ciśnieniowe. Wykonany z pierścieniem czołowym w kolorze tytan, z pustą wkładką białą – umożliwia indywidualne oznakowanie. Samopowrotny mechanizm gwarantuje automatyczny powrót przycisku po naciśnięciu.

• Stopień ochrony IP66, IP67, IP69K: Ochrona przed pyłem, strumieniami wody oraz myciem wysokociśnieniowym – idealny do aplikacji spożywczych, myjni, maszyn w ciężkim przemyśle.
• Samopowrotny mechanizm: Automatyczny powrót przycisku do pozycji spoczynkowej po naciśnięciu – wymagany w obwodach sterowania impulsowego.
• Pierścień czołowy tytan: Estetyczne, odporne na korozję wykończenie – zachowuje wygląd w agresywnym środowisku.
• Pusta wkładka biała: Możliwość naniesienia własnego oznaczenia (np. grawer, nadruk) – elastyczność w identyfikacji funkcji.
• Kompatybilność z SmartWire-DT: Dzięki przyłączom SWD-RMQ można zintegrować przycisk z systemem SmartWire-DT – upraszcza okablowanie i diagnostykę.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd przycisku M22-DH-W znajduje zastosowanie w przemysłowych układach sterowania, gdzie wymagana jest wysoka odporność na warunki zewnętrzne. Jest elementem systemu RMQ‑Titan, umożliwiającym budowanie paneli operatorskich.

• Sterowanie maszynami w środowisku mokrym i zapylonym (przemysł spożywczy, chemiczny, rolniczy).
• Impulsowe wyzwalanie styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja i przyciski zatrzymania awaryjnego w aplikacjach wymagających czyszczenia ciśnieniowego.
• Automatyka budynkowa i instalacje w obiektach o podwyższonych wymaganiach higienicznych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Napęd przycisku montuje się w otworze o średnicy 22 mm w panelu (grubość do 6 mm). Mocowanie za pomocą pierścienia czołowego – moment dokręcania zgodny z dokumentacją producenta. W przypadku stosowania modułów stykowych lub przyłączy SmartWire-DT należy podłączyć przewody o przekroju dobranym do prądu roboczego tych modułów.

FAQ

• Czy ten przycisk jest podświetlany? Nie – model M22-DH-W ma pustą wkładkę białą i nie zawiera diody LED. Do wersji podświetlanej należy wybrać napęd z wkładką przeznaczoną do lampki (np. M22-DL-W).
• Jaki jest stopień ochrony? Produkt posiada klasę IP66, IP67 oraz IP69K – odporny na pył, zanurzenie oraz mycie strumieniem gorącej wody pod wysokim ciśnieniem.
• Czy ten napęd jest zwierny czy rozwierny? Jest to samopowrotny napęd mechaniczny – jego stan (zwarcie/rozwarcie) zależy od zastosowanego modułu stykowego (np. M22‑CK01 lub M22‑CK10). Styk nie jest integralną częścią napędu.
