Napęd przycisku bezpieczeństwa podśw. | 230962 Eaton

Alternatywny kod produktu: M22S-PVL

Opis i Kluczowe Cechy

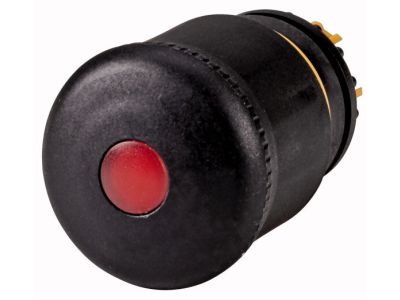

Napęd przycisku bezpieczeństwa podświetlany (symbol 230962) z serii RMQ-Titan to grzybkowy przycisk zatrzymania awaryjnego o średnicy 38 mm. Dzięki podświetleniu diodowemu zapewnia szybką lokalizację w warunkach ograniczonej widoczności. Stopień ochrony IP66, IP67 oraz IP69K gwarantuje odporność na kurz, wodę i mycie ciśnieniowe, co sprawdza się w trudnych środowiskach przemysłowych. Funkcja zwalniania przez pociągnięcie umożliwia bezpieczne i intuicyjne odblokowanie. Opcjonalne podłączenie do systemu SmartWire-DT (z przyłączami SWD-RMQ) integruje przycisk z siecią komunikacyjną.

• Średnica grzybka 38 mm: Duża powierzchnia nacisku ułatwia szybkie i pewne zatrzymanie awaryjne, nawet w rękawicach.
• Stopień ochrony IP66, IP67, IP69K: Odporność na kurz, pył, krótkotrwałe zanurzenie oraz strumienie wody pod wysokim ciśnieniem – idealne do mycia w przemyśle spożywczym i chemicznym.
• Podświetlenie diodowe (LED): Wyraźna sygnalizacja położenia przycisku, widoczna z daleka – zwiększa bezpieczeństwo w zaciemnionych strefach.
• Funkcja zwalniania przez pociągnięcie: Intuicyjny mechanizm odblokowania bez użycia narzędzi, zgodny z wymogami ergonomii i szybkiego restartu procesu.
• Kompatybilność z SmartWire-DT: Możliwość podłączenia do sieci komunikacyjnej (za pomocą złączy SWD-RMQ) umożliwia zdalny monitoring stanu przycisku i diagnostykę.

Zgodność z Normami

Napęd spełnia wymagania norm IEC/EN 60947 oraz VDE 0660. Posiada certyfikację CE oraz oznaczenie zgodności z odpowiednimi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w obwodach sterowania i zatrzymania awaryjnego zgodnie z obowiązującymi przepisami.

Zastosowanie

Grzybkowy przycisk bezpieczeństwa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne zatrzymanie maszyny lub linii produkcyjnej. Dzięki wysokiej szczelności sprawdza się w trudnych warunkach otoczenia.

• Zatrzymanie awaryjne w maszynach przemysłowych, obrabiarkach, prasach, mieszalnikach.
• Instalacje w przemyśle spożywczym, chemicznym i farmaceutycznym narażone na mycie ciśnieniowe.
• Stanowiska operatorskie i pulpity sterownicze w halach produkcyjnych.
• Systemy bezpieczeństwa w automatyce budynkowej (np. windy, bramy, szlabany).

Wskazówki Montażowe

Montaż napędu przycisku bezpieczeństwa powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przycisk montuje się w płycie czołowej rozdzielnicy lub pulpitu sterowniczego (otwór montażowy zgodnie z dokumentacją producenta). Moment dokręcania nakrętki mocującej oraz parametry połączeń elektrycznych należy stosować według załączonej instrukcji. Przekrój przewodów dobrać do obciążenia (brak danych o prądzie – stosować odpowiednio do zastosowania). W przypadku podłączenia SmartWire-DT użyć dedykowanych przyłączy SWD-RMQ.

FAQ

• Czy przycisk jest podświetlany? Tak, napęd wyposażono w podświetlenie diodowe (LED). Dioda świeci, gdy przycisk jest w stanie normalnym (nie naciśnięty) – pozwala to łatwo zlokalizować przycisk w ciemnych warunkach.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed strugami wody), IP67 (krótkotrwałe zanurzenie) oraz IP69K (odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze).
• Jak odblokować przycisk po zadziałaniu? Funkcja zwalniania odbywa się poprzez pociągnięcie grzybka do przodu – nie wymaga użycia narzędzi ani klucza. Po pociągnięciu przycisk wraca do pozycji wyjściowej.
