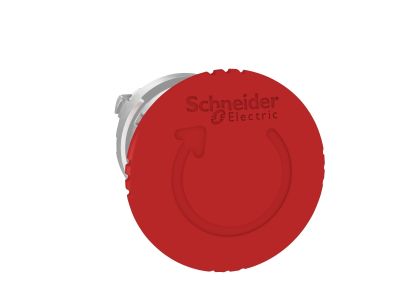

Napęd przycisku bezpieczeństwa czerwony przez obrót bez podświetlenia, Harmony XB4 | ZB4BS844 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku bezpieczeństwa Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BS844, to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających systemach sterowania i bezpieczeństwa maszynowego. Urządzenie charakteryzuje się czerwoną głowicą typu grzybkowego o średnicy 40 mm, co zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach krytycznych. Mechanizm działa w trybie zatrzaskowym, co oznacza, że po aktywacji przycisk pozostaje w pozycji wciśniętej do momentu celowego odblokowania poprzez obrót (turn-to-release).

• Wytrzymałość mechaniczna: Chromowana metalowa ramka zapewnia najwyższą odporność na uszkodzenia mechaniczne oraz korozję, co jest kluczowe w środowisku przemysłowym.
• Stopień ochrony: Urządzenie spełnia rygorystyczne normy IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C pozwala na montaż w chłodniach oraz w pobliżu procesów generujących wysokie temperatury.
• Modularność: Standardowa średnica montażowa 22 mm umożliwia łatwą integrację z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i trudne warunki atmosferyczne. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje ochronę przed korozją i przypadkowym kontaktem z urządzeniami elektrycznymi. Napęd jest w pełni kompatybilny z dyrektywami dotyczącymi bezpieczeństwa maszynowego, co ułatwia proces certyfikacji całego systemu sterowania.

Zastosowanie

Dzięki swojej pancernej konstrukcji, napęd ZB4BS844 znajduje zastosowanie w sektorach takich jak:

• Przemysł ciężki i maszynowy: Linie produkcyjne, prasy, przenośniki i systemy zrobotyzowane.
• Branża spożywcza: Dzięki wysokiej klasie szczelności IP69K, przycisk może być poddawany regularnym procesom mycia pod ciśnieniem.
• Sektor morski i offshore: Odporność na mgłę solną i trudne warunki pogodowe.
• Infrastruktura krytyczna: Systemy wentylacji, przepompownie oraz sterowanie windami i dźwigami.

Wskazówki Montażowe

Instalacja napędu Harmony XB4 jest szybka i ergonomiczna. Należy wykonać standardowy otwór montażowy o średnicy 22,5 mm. Dzięki zastosowaniu metalowej ramki, moment dokręcania nakrętki mocującej zapewnia stabilność urządzenia nawet przy silnych wibracjach maszyny. Napęd należy połączyć z odpowiednim korpusem i blokami styków (np. stykami NC dla funkcji bezpieczeństwa) za pomocą prostych połączeń śrubowych. Zaleca się regularną kontrolę mechaniczną mechanizmu obrotowego, aby zapewnić płynność zwalniania blokady.

FAQ

1. Czy przycisk posiada podświetlenie?
Nie, model ZB4BS844 jest wersją bez podświetlenia, co zwiększa jego niezawodność w układach, gdzie priorytetem jest czysta mechanika bezpieczeństwa.

2. Jak odblokować przycisk po jego użyciu?
Odblokowanie następuje poprzez obrót głowicy grzybkowej zgodnie z kierunkiem strzałek umieszczonych na napędzie.

3. Czy mogę zamontować ten napęd w obudowie plastikowej?
Tak, mimo metalowej ramki, napęd jest kompatybilny ze standardowymi kasetami sterowniczymi o otworze 22 mm, zarówno metalowymi, jak i wykonanymi z tworzyw sztucznych.
