Napęd przycisku bezpieczeństwa 60mm z kluczykiem, M22-PVS60P-MS1 RMQ-Titan M22 | 121469 Eaton

Alternatywny kod produktu: M22-PVS60P-MS1

Opis i Kluczowe Cechy

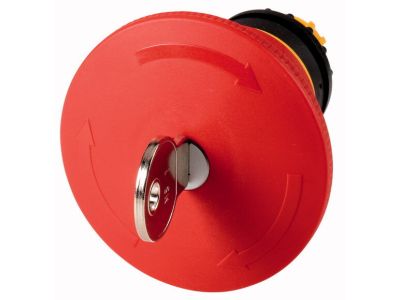

Napęd przycisku bezpieczeństwa firmy Eaton, seria RMQ-Titan M22, symbol 121469 (M22-PVS60P-MS1), to dedykowane urządzenie do zatrzymania awaryjnego z mechanizmem blokującym na kluczyk. Średnica grzybka 60 mm zapewnia wygodną obsługę nawet w grubych rękawicach, a stopień ochrony IP66/IP67/IP69K gwarantuje niezawodność w ekstremalnych warunkach środowiskowych. Produkt dostarczany jest standardowo z jednym kluczykiem, umożliwiającym selektywne odblokowanie po zadziałaniu.

• Średnica 60 mm – kształt przystosowany do dłoni: Duża powierzchnia grzybka ułatwia szybkie i pewne zadziałanie awaryjnego wyłączenia, nawet przy użyciu rękawic ochronnych.
• Stopień ochrony IP66/IP67/IP69K: Pyłoszczelność, odporność na chwilowe zanurzenie oraz działanie strumieni wody pod wysokim ciśnieniem i temperaturą – idealne do mycia w przemyśle spożywczym, chemicznym i maszynowym.
• Mechanizm blokujący MS1 z kluczykiem: Po przyciśnięciu grzybka urządzenie blokuje się w pozycji wyłączonej; odblokowanie wymaga przekręcenia kluczyka, co zapobiega nieautoryzowanemu ponownemu uruchomieniu maszyny.
• Odporność na niedozwolone manipulacje zgodnie z ISO 13850/EN 418: Konstrukcja uniemożliwia ominięcie funkcji zatrzymania awaryjnego, spełniając wymogi norm bezpieczeństwa maszyn.
• Możliwość rozbudowy o moduły stykowe: Do napędu można zamontować maksymalnie cztery moduły M22-(C)K01…10 lub dwa M22-(C)K02…20…11, co pozwala na realizację wielu konfiguracji styków.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego przydatność do stosowania w obwodach sterowania i zabezpieczeń w instalacjach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Napęd przycisku bezpieczeństwa z kluczykiem znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zatrzymanie awaryjne z dodatkowym zabezpieczeniem przed nieuprawnionym uruchomieniem. Polecany do:

• Sterowania awaryjnym wyłączeniem maszyn i urządzeń w przemyśle (linie produkcyjne, obrabiarki, prasy).
• Instalacji w miejscach dostępnych dla operatorów, gdzie istnieje ryzyko przypadkowego lub celowego ponownego włączenia.
• Systemów sygnalizacji i blokad bezpieczeństwa w automatyce budynkowej i przemysłowej.
• Zastosowań w strefach mokrych, zakurzonych i wymagających częstego mycia (np. przemyśle spożywczym, chemicznym, rolnictwie).

Wskazówki Montażowe

Montaż i podłączenie napędu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w płycie czołowej – należy stosować się do zaleceń producenta odnośnie wycięcia i grubości panelu. Moment dokręcania śrub mocujących oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną i dobrane do prądu znamionowego zastosowanych modułów stykowych.

FAQ

• Czy przycisk jest podświetlany? Nie, ten model (M22-PVS60P-MS1) nie posiada podświetlenia. Jest przeznaczony wyłącznie do funkcji zatrzymania awaryjnego.
• Jaki stopień ochrony ma ten napęd? Produkt posiada stopień ochrony IP66, IP67 oraz IP69K, co oznacza pełną ochronę przed pyłem, wodą oraz strumieniami pod wysokim ciśnieniem i temperaturą.
• Jak działa mechanizm blokujący MS1? Po wciśnięciu grzybka zatrzaskuje się on w pozycji wyłączonej. Aby go odblokować, należy przekręcić kluczyk zgodnie z kierunkiem wskazanym na podstawie. Dopiero po odblokowaniu grzybek wraca do pozycji spoczynkowej.
