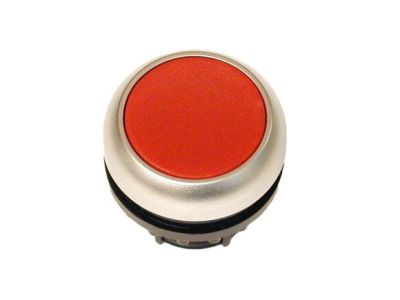

Napęd przycisku bez samopowrotu M22-DR-R-X0, czerwony RMQ-Titan M22 | 216628 Eaton

Alternatywny kod produktu: M22-DR-R-X0

Opis i Kluczowe Cechy

Napęd przycisku bez samopowrotu M22-DR-R-X0 z serii RMQ-Titan M22 firmy Eaton to element sterowniczy przeznaczony do montażu w otworze o średnicy 22 mm. Dzięki brakowi samopowrotu przycisk pozostaje wciśnięty po naciśnięciu, co czyni go szczególnie przydatnym w funkcjach zatrzymania awaryjnego. Stopień ochrony IP66, IP67 oraz IP69K zapewnia odporność na wnikanie pyłu i wody, w tym na mycie strumieniem wody pod wysokim ciśnieniem. Wkładka przycisku w kolorze czerwonym jest fabrycznie podpisana, co ułatwia identyfikację funkcji. Urządzenie posiada możliwość zmiany trybu pracy (z/bez samopowrotu) bezpośrednio na miejscu instalacji.

• Stopień ochrony IP66, IP67, IP69K: Odporność na kurz, zanurzenie w wodzie oraz agresywne mycie ciśnieniowe – idealne do pracy w trudnych warunkach przemysłowych i spożywczych.
• Brak samopowrotu (bistabilny): Po naciśnięciu przycisk pozostaje wciśnięty, co jest wymagane w obwodach zatrzymania awaryjnego lub blokadach.
• Możliwość zmiany funkcji zatrzymania/powracania na urządzeniu: Elastyczność konfiguracji pozwala dostosować tryb pracy (z samopowrotem lub bez) bez wymiany elementu.
• Podłączanie do SmartWire-DT przez przyłącza SWD-RMQ: Umożliwia integrację z cyfrowym systemem komunikacji Eaton, redukując nakłady na okablowanie.
• Wkładka przycisku podpisana, czerwona, pierścień czołowy tytan: Szybka identyfikacja funkcji (np. STOP), wysoka estetyka i odporność mechaniczna.

Zgodność z Normami

Napęd przycisku spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikację CE.

Zastosowanie

Napęd przycisku bez samopowrotu M22-DR-R-X0 jest przeznaczony do montażu w panelach sterowniczych, pulpitach operatorskich oraz rozdzielnicach. Dzięki wysokiej szczelności i możliwości pracy w systemie SmartWire-DT sprawdza się zarówno w klasycznych instalacjach, jak i nowoczesnych sieciach komunikacyjnych.

• Funkcja zatrzymania awaryjnego (STOP) w sterownikach maszyn i urządzeń – bistabilny tryb pracy zapewnia pewne odcięcie zasilania.
• Sygnetyzacja i blokowanie obwodów sterowniczych w automatyce przemysłowej.
• Praca jako przycisk bistabilny w instalacjach wymagających zapamiętania stanu (np. przełączanie trybów pracy).
• Integracja z siecią SmartWire-DT w rozproszonych systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż napędu przycisku może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia w instalacji. Element przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu lub płycie czołowej rozdzielnicy. Połączenia elektryczne realizuje się za pomocą modułu stykowego (np. M22-K10) z zaciskami śrubowymi – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. W przypadku integracji z SmartWire-DT stosować dedykowane przyłącza SWD-RMQ. Przed montażem upewnić się, że stopień ochrony jest odpowiedni do warunków otoczenia.

FAQ

• Czy napęd przycisku jest podświetlany? W standardowej wersji M22-DR-R-X0 nie zawiera elementów podświetlenia. W razie potrzeby sygnalizacji należy zastosować osobny moduł lampki LED (np. M22-LED) lub wybrać wariant z podświetleniem.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP66, IP67 oraz IP69K. Oznacza to ochronę przed pyłem, zanurzeniem w wodzie na głębokość 1 m przez 30 min oraz odporność na mycie strumieniem wody pod wysokim ciśnieniem i w podwyższonej temperaturze.
• Czy można zmienić tryb pracy z bez samopowrotu na samopowrotny? Tak, producent przewidział możliwość zmiany funkcji zatrzymania/powracania bezpośrednio na urządzeniu – wystarczy odpowiednio ustawić mechanizm wewnątrz napędu przed montażem wkładki.
