Napęd przycisków podwójnych z samopowrotem, M22-DDL-WS-GB1/GB0 RMQ-Titan | 216708 Eaton

Opis i Kluczowe Cechy

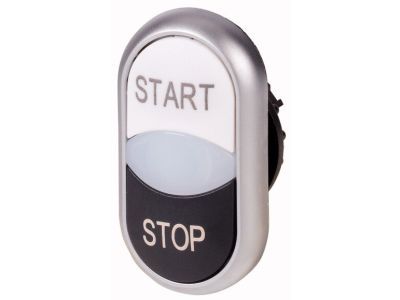

Napęd przycisków podwójnych z samopowrotem z serii RMQ-Titan o oznaczeniu M22-DDL-WS-GB1/GB0 to zaawansowany element sterowniczy zaprojektowany przez firmę EATON z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się ergonomiczną konstrukcją, która integruje dwa niezależne przyciski w jednym otworze montażowym o standardowej średnicy 22,5 mm, co pozwala na znaczną oszczędność miejsca na panelu operatorskim. Wykorzystanie wysokiej jakości tworzyw sztucznych zapewnia wyjątkową odporność na ścieranie oraz działanie czynników zewnętrznych. Kluczowym atutem jest wysoki stopień ochrony IP66, który gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, co jest niezbędne w trudnych warunkach produkcyjnych. Dodatkowo, napęd jest przystosowany do współpracy z elementami LED, co zapewnia doskonały kontrast oświetlenia i czytelność statusu urządzenia nawet w warunkach intensywnego światła dziennego.

• Konstrukcja podwójna: Pozwala na realizację dwóch funkcji sterowniczych (np. Start/Stop) przy zajęciu tylko jednego slotu montażowego.
• Mechanizm samopowrotny: Po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej, co jest kluczowe w układach sterowania impulsowego.
• Wysoka wytrzymałość: Odporność na udary mechaniczne i wibracje sprawia, że napęd idealnie nadaje się do montażu na maszynach generujących drgania.
• Zintegrowany układ połączeń: Podwyższone bezpieczeństwo eksploatacji dzięki przemyślanej architekturze połączeń ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Seria RMQ-Titan spełnia wymagania normy IEC/EN 60947, co definiuje jej przydatność w aparaturze niskonapięciowej sterowniczej i rozdzielczej. Dzięki wysokim parametrom szczelności (IP66, a w odpowiednich konfiguracjach IP67 oraz IP69K), napęd jest zgodny z wymogami stawianymi urządzeniom pracującym w przemyśle spożywczym, chemicznym oraz ciężkim maszynowym, gdzie występuje konieczność częstego mycia urządzeń pod wysokim ciśnieniem.

Zastosowanie

Napęd M22-DDL-WS-GB1/GB0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i elektrotechniki. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie ograniczona przestrzeń wymaga stosowania kompaktowych rozwiązań wielofunkcyjnych.
• Linii produkcyjnych: Jako element sterujący pracą przenośników, pomp czy wentylatorów.
• Maszyn przemysłowych: Wymagających precyzyjnego sterowania manualnego z wyraźnym potwierdzeniem optycznym (przy zastosowaniu modułów LED).
• Systemów sygnalizacyjnych: Dzięki możliwości podświetlenia, informuje operatora o stanie pracy maszyny w sposób jednoznaczny.

Wskazówki Montażowe

Montaż napędu jest intuicyjny i szybki dzięki systemowi modułowemu RMQ-Titan. Należy pamiętać o następujących krokach:

• Otwór montażowy: Przygotuj standardowy otwór o średnicy 22,5 mm.
• Moment dokręcania: Podczas mocowania pierścienia kontrującego należy zachować zalecany moment dokręcania, aby zapewnić odpowiednią szczelność uszczelki i uniknąć uszkodzenia gwintu.
• Konfiguracja styków: Napęd współpracuje z łącznikami pomocniczymi serii M22-K. Należy dobrać odpowiednią konfigurację styków (NO/NC) w zależności od schematu sterowania.
• Podświetlenie: W celu uzyskania funkcji podświetlenia, należy zamontować odpowiedni element diodowy LED (np. M22-LED) w centralnej części adaptera mocującego.

FAQ

1. Czy napęd zawiera w zestawie styki pomocnicze?
Nie, napęd M22-DDL-WS-GB1/GB0 jest sprzedawany jako sam napęd. Łączniki pomocnicze oraz adapter mocujący należy dokupić osobno, co pozwala na elastyczną konfigurację urządzenia pod konkretny projekt.

2. Jaki jest stopień ochrony tego przycisku?
Standardowo napęd posiada stopień ochrony IP66, co zapewnia ochronę przed pyłem i silnymi strugami wody. Seria RMQ-Titan jest jednak projektowana z myślą o możliwości osiągnięcia IP67 i IP69K przy zastosowaniu odpowiednich akcesoriów.

3. Czy napęd posiada oznaczenia na przyciskach?
Tak, model ten posiada fabryczne oznaczenia GB1/GB0, które ułatwiają identyfikację funkcji przycisków przez operatora, zwiększając bezpieczeństwo i ergonomię pracy.
