Napęd przycisków podwójnych z samopowrotem, M22-DDL-GR-GB1/GB0 RMQ-Titan | 216702 Eaton

Opis i Kluczowe Cechy

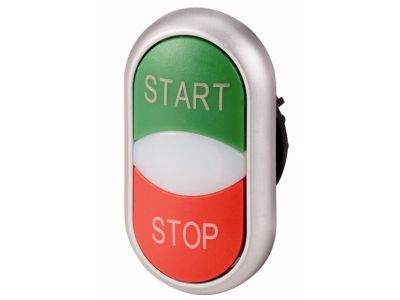

Napęd przycisków podwójnych M22-DDL-GR-GB1/GB0 z prestiżowej serii RMQ-Titan firmy EATON to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się konstrukcją z samopowrotem, co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej, zapewniając precyzyjną kontrolę nad procesami impulsowymi. Wyposażony w dwa oddzielne pola obsługi w kolorach zielonym (z nadrukiem 'I') oraz czerwonym (z nadrukiem '0'), pozwala na intuicyjne zarządzanie funkcjami start/stop w ramach jednego otworu montażowego o średnicy 22,5 mm.

• Wysoki stopień ochrony: Dzięki klasie szczelności IP66, napęd jest całkowicie chroniony przed wnikaniem pyłu oraz silnymi strumieniami wody, co pozwala na jego eksploatację w trudnych warunkach produkcyjnych.
• Technologia LED: Zintegrowana możliwość podświetlenia soczewki środkowej gwarantuje doskonały kontrast i widoczność stanu pracy urządzenia nawet w pełnym świetle dziennym.
• Wytrzymałość mechaniczna: Seria RMQ-Titan słynie z wyjątkowej odporności na udary mechaniczne oraz wibracje, co przekłada się na długą żywotność i niezawodność w maszynach o dużym natężeniu drgań.
• Ergonomia i design: Płaska konstrukcja ogranicza ryzyko przypadkowego zahaczenia, a odporność na ścieranie nadruków GB1/GB0 zapewnia czytelność oznaczeń przez lata użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla integratorów systemów i producentów maszyn (OEM). Napęd spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Posiada również certyfikaty dopuszczające do użytku na rynkach światowych, w tym znaki CE oraz UL/CSA. Zintegrowany układ połączeń ochronnych podwyższa bezpieczeństwo eksploatacji, minimalizując ryzyko awarii w krytycznych punktach sterowania.

Zastosowanie

Napęd M22-DDL-GR-GB1/GB0 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budowie szaf sterowniczych. Jest idealnym rozwiązaniem do:

• Pulpitów sterowniczych maszyn: Gdzie wymagana jest oszczędność miejsca przy zachowaniu pełnej funkcjonalności sterowania napędami.
• Linii produkcyjnych: Jako element interfejsu operatora w systemach transportu bliskiego i przenośnikach.
• Tablic rozdzielczych: W sektorze energetycznym i budynkowym do lokalnego załączania i wyłączania obwodów.
• Środowisk o wysokiej wilgotności: Dzięki odporności na korozję i szczelnej obudowie, sprawdza się w przemyśle spożywczym i chemicznym.

Wskazówki Montażowe

Montaż napędu jest szybki i intuicyjny dzięki systemowi modułowemu RMQ-Titan. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Należy pamiętać o zastosowaniu odpowiedniego łącznika mocującego (M22-A) oraz dedykowanych styków (np. M22-K10 lub M22-K01) w zależności od wymaganej konfiguracji logiki sterowania. W przypadku wykorzystania funkcji podświetlenia, konieczne jest doposażenie napędu w element LED (M22-LED). Podczas dokręcania pierścienia mocującego zaleca się zachowanie odpowiedniego momentu obrotowego, aby zapewnić deklarowaną szczelność IP66 bez uszkodzenia uszczelki.

FAQ

• Czy napęd zawiera w zestawie styki pomocnicze? Nie, napęd M22-DDL-GR-GB1/GB0 jest sprzedawany jako sam element sterowniczy. Styki oraz łącznik mocujący należy dobrać oddzielnie zgodnie ze schematem elektrycznym.
• Czy przyciski są podświetlane? Napęd posiada centralne pole świetlne, które po zamontowaniu elementu LED sygnalizuje stan pracy urządzenia.
• Jaka jest różnica między IP66 a IP69K w tej serii? Seria RMQ-Titan oferuje wykonania o bardzo wysokiej szczelności. Ten konkretny model posiada stopień ochrony IP66, co jest wystarczające dla większości aplikacji przemysłowych narażonych na zalanie wodą.
