Napęd przycisków bez samopowrotu, płaski, M22-DDL-GR-X1/X0/K11/230-W, czerwono-zielony RMQ-Titan | 216509 Eaton

Opis i Kluczowe Cechy

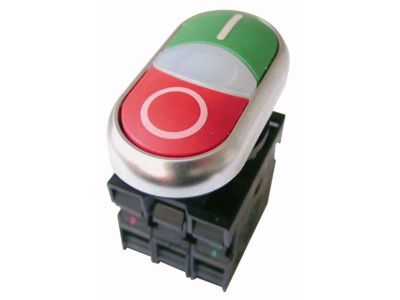

Napęd przycisków podwójnych z serii RMQ-Titan o oznaczeniu M22-DDL-GR-X1/X0/K11/230-W to zaawansowane rozwiązanie sterownicze od renomowanego producenta EATON, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją bez samopowrotu (z blokadą), co pozwala na stabilne utrzymanie stanu załączenia lub wyłączenia bez konieczności ciągłego nacisku operatora. Płaska budowa frontu minimalizuje ryzyko przypadkowego zahaczenia i uszkodzenia mechanicznego, a kontrastowe kolory czerwony i zielony wraz z czytelnymi symbolami X1/X0 zapewniają intuicyjną obsługę procesów technologicznych.

• Wysoki stopień ochrony: Dzięki klasyfikacji IP66, IP67 oraz IP69K, napęd jest całkowicie odporny na wnikanie pyłu oraz silne strumienie wody pod wysokim ciśnieniem i temperaturą, co jest kluczowe w przemyśle spożywczym i ciężkim.
• Technologia LED: Zintegrowane podświetlenie LED zasilane napięciem 230V AC gwarantuje doskonałą widoczność stanu pracy urządzenia nawet w warunkach silnego nasłonecznienia (światło dzienne).
• Trwałość mechaniczna: Seria RMQ-Titan słynie z wyjątkowej odporności na udary i wibracje, co przekłada się na długą żywotność i niezawodność w trudnych warunkach eksploatacyjnych.
• Bezpieczeństwo: Zintegrowany układ połączeń ochronnych podwyższa standardy bezpieczeństwa i dostępności maszyn.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co umożliwia jego stosowanie na rynkach całego świata. Napęd spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz posiada certyfikacje UL i CSA, niezbędne przy eksporcie maszyn na rynki północnoamerykańskie. Wysoki stopień ochrony IP69K potwierdza zgodność z normą DIN 40050-9, co pozwala na stosowanie urządzenia w miejscach wymagających częstego mycia ciśnieniowego.

Zastosowanie

Podwójny przycisk sterowniczy M22-DDL-GR znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i rozdziału energii. Jest idealnym wyborem do:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest precyzyjna kontrola nad startem i zatrzymaniem procesów.
• Przemysłu maszynowego: Jako element interfejsu operatora w obrabiarkach, liniach montażowych i transporterach.
• Środowisk o wysokim rygorze higienicznym: Dzięki odporności na mycie pod ciśnieniem, doskonale sprawdza się w przetwórstwie żywności.
• Systemów sygnalizacji: Wykorzystanie podświetlenia LED pozwala na jednoczesne pełnienie funkcji sterowniczej i informacyjnej.

Wskazówki Montażowe

Montaż urządzenia jest szybki i ergonomiczny dzięki systemowi modułowemu RMQ-Titan. Napęd jest przeznaczony do montażu w otworach o standardowej średnicy 22,5 mm. Podczas instalacji należy zwrócić uwagę na odpowiednie dokręcenie pierścienia mocującego, aby zapewnić deklarowaną szczelność IP. Podłączenie elektryczne modułów stykowych K11 oraz elementu LED na napięcie 230V powinno być wykonane zgodnie ze schematem, z zachowaniem odpowiednich momentów dokręcania zacisków śrubowych, co zapobiega luzowaniu się przewodów pod wpływem wibracji. Modułowa konstrukcja pozwala na łatwą wymianę elementów stykowych bez konieczności demontażu całego napędu.

FAQ

• Czy przycisk posiada funkcję samopowrotu? Nie, model M22-DDL-GR-X1/X0/K11/230-W jest napędem bez samopowrotu, co oznacza, że pozostaje w wybranej pozycji po naciśnięciu.
• Jakie jest napięcie zasilania podświetlenia? Zintegrowany układ LED w tej konfiguracji jest przystosowany do pracy pod napięciem 230V AC.
• Czy urządzenie można myć myjką ciśnieniową? Tak, dzięki stopniu ochrony IP69K, przycisk jest odporny na czyszczenie strumieniem wody o wysokiej temperaturze i pod dużym ciśnieniem.
• Co oznaczają symbole X1 i X0? Są to standardowe oznaczenia funkcyjne ułatwiające identyfikację przycisków: zazwyczaj zielony (X1) odpowiada za załączenie, a czerwony (X0) za wyłączenie urządzenia.
