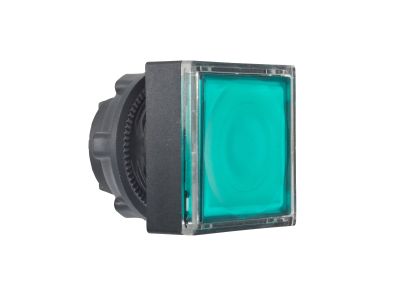

Napęd przycisk płaski kwadratowy zielony z samoczynnym powrotem LED plastikowy Harmony XB5 | ZB5CW333 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Harmony XB5 o symbolu ZB5CW333 firmy Schneider Electric to kwadratowy napęd impulsowy (z samoczynnym powrotem) z zielonym podświetleniem LED. Wykonany z plastiku, zapewnia izolację elektryczną i odporność na środki chemiczne. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w wymagających środowiskach przemysłowych. Kompatybilny z otworami 22 mm i montowany zatrzaskowo na blokach stykowych.

• Podświetlenie LED (zielone): Wyraźna sygnalizacja stanu urządzenia na odległość, minimalizuje ryzyko błędów operatorskich.
• Mechanizm sprężynowego powrotu (impuls): Sterowanie chwilowe – idealne do wysyłania sygnałów sterujących do styczników, przekaźników lub PLC.
• Stopień ochrony IP66: Odporność na pyły i silne strumienie wody, umożliwia pracę w trudnych warunkach przemysłowych (np. mycie ciśnieniowe).
• Plastikowa ramka: Lekka konstrukcja, dobra izolacja elektryczna, odporna na działanie wielu chemikaliów.
• Szeroki zakres temperatur (-40°C do 70°C): Gwarantuje niezawodne działanie w skrajnych klimatach – od mrozu po upał.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłów i wody, zgodnie z przyjętymi standardami szczelności.

Zastosowanie

Napęd przyciskowy ZB5CW333 znajduje zastosowanie w sterowaniu maszynami, liniach produkcyjnych oraz w automatyce budynkowej jako element interfejsu operatora. Przykładowe scenariusze:

• Sterowanie załączaniem i wyłączaniem silników poprzez impulsy do styczników.
• Wysyłanie sygnałów do przekaźników lub sterowników PLC w układach sekwencyjnych.
• Sygnalizacja zażądania (np. przywołanie, zatrzymanie awaryjne) w maszynach przemysłowych.
• Montaż w panelach sterowniczych 22 mm w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się zatrzaskowo na kompatybilnym bloku stykowym w otworze o średnicy 22 mm. Nie wymaga narzędzi – wystarczy wcisnąć do zatrzaśnięcia. Przekroje przewodów i momenty dokręcania zacisków (w przypadku bloków stykowych) należy dobierać zgodnie z dokumentacją techniczną kompletnego zestawu.

FAQ

• Czy przycisk jest podświetlany? Tak, posiada wbudowane zielone podświetlenie LED, które sygnalizuje stan urządzenia.
• Jaki jest stopień ochrony przycisku? IP66 – oznacza całkowitą ochronę przed pyłem oraz ochronę przed silnymi strumieniami wody (np. mycie ciśnieniowe).
• W jakiej temperaturze może pracować ten model? Zakres temperatur pracy wynosi od -40°C do 70°C, co umożliwia stosowanie w ekstremalnych warunkach klimatycznych.
