Napęd przycisk płaski kwadratowy czerwony z samoczynnym powrotem LED plastikowy Harmony XB5 | ZB5CW343 Schneider Electric

Opis i Kluczowe Cechy

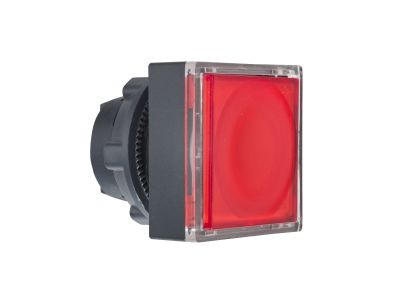

Napęd przycisku płaski kwadratowy czerwony z samoczynnym powrotem (impulsowy) Schneider Electric Harmony XB5, symbol ZB5CW343, to element przedni kompletnego przycisku sterowniczego. Wyposażony w trwałe podświetlenie LED oraz plastikową ramkę, zapewnia wyraźną sygnalizację i odporność na czynniki chemiczne oraz izolację elektryczną. Dzięki stopniowi ochrony IP66 jest odporny na pył, wodę i wibracje, co gwarantuje niezawodną pracę nawet w wymagających środowiskach przemysłowych. Kompatybilny z otworem montażowym 22 mm oraz systemem zatrzaskowym, umożliwia szybki montaż i łatwą wymianę.

• Mechanizm samoczynnego powrotu (impulsowy): Przycisk po naciśnięciu wraca do pozycji spoczynkowej, idealny do sterowania impulsowego, sygnalizacji lub wyzwalania styczników i przekaźników.
• Podświetlenie LED: Wyraźny czerwony sygnał widoczny z odległości, minimalizuje ryzyko błędów operatorskich w maszynach i liniach produkcyjnych.
• Stopień ochrony IP66: Odporność na pył, silne strumienie wody i wibracje – produkt sprawdzi się w trudnych warunkach, takich jak hale przemysłowe, myjnie czy instalacje zewnętrzne.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Gwarancja stabilnej pracy w skrajnych warunkach klimatycznych, od chłodni po gorące strefy produkcyjne.
• Plastikowa ramka: Odporna na działanie wielu środków chemicznych oraz zapewniająca izolację elektryczną – bezpieczna w środowiskach zagrożonych korozją.

Zgodność z Normami

Napęd przycisku Harmony XB5 został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości obowiązującymi w branży automatyki przemysłowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Produkt jest przystosowany do montażu w systemach sterowania zgodnych z normami DIN.

Zastosowanie

Napęd przyciskowy ZB5CW343 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i czytelne sterowanie impulsowe w środowisku przemysłowym. Dzięki wysokiej odporności IP66 doskonale sprawdza się również w instalacjach narażonych na wilgoć i zabrudzenia.

• Sterowanie maszynami produkcyjnymi, prasami, transporterami – jako przycisk START/STOP impulsowy.
• Wyzwalanie impulsów dla styczników, przekaźników i sterowników PLC w liniach automatyki.
• Sygnalizacja wizualna (podświetlenie LED) w szafach sterowniczych, panelach operatorskich i pulpita.
• Instalacje w trudnych warunkach – na zewnątrz budynków, w myjniach, chłodniach i zakładach chemicznych.

Wskazówki Montażowe

Montaż napędu przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Element przeznaczony jest do montażu w otworze o średnicy 22 mm, w panelach o grubości do 5 mm. Mocowanie odbywa się poprzez zatrzaskowy system – nie wymaga narzędzi. W przypadku łączenia z blokami styków należy postępować zgodnie z dokumentacją techniczną producenta. Przekroje przewodów oraz momenty dokręcania dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Czy przycisk jest podświetlany? Tak, napęd ZB5CW343 posiada wbudowane czerwone podświetlenie LED. Zapewnia ono dobrą widoczność nawet z daleka. Szczegółowe parametry elektryczne modułu LED (napięcie, moc) należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony? Przycisk posiada stopień ochrony IP66, co oznacza odporność na pył, silne strumienie wody z dowolnego kierunku oraz na wibracje. Nadaje się do pracy w wilgotnych i brudnych środowiskach.
• Czy przycisk działa w trybie impulsowym? Tak, mechanizm wyposażono w samoczynny powrót – po naciśnięciu i zwolnieniu wraca do położenia spoczynkowego. Jest to typowy przycisk impulsowy (chwilowy), stosowany do sterowania załączaniem, wyłączaniem lub sygnalizacją.
