Napęd przycisk płaski kwadratowy biały z samoczynnym powrotem LED plastikowy Harmony XB5 | ZB5CW313 Schneider Electric

Opis i Kluczowe Cechy

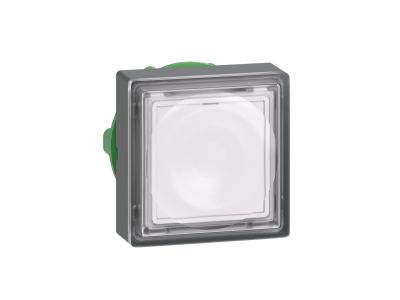

Przycisk sterowniczy Schneider Electric Harmony XB5 o symbolu ZB5CW313 to kwadratowy, biały przycisk z podświetleniem LED i samoczynnym powrotem (impulsowy). Dzięki stopniowi ochrony IP66 oraz zakresowi temperatur pracy od -40°C do 70°C sprawdza się w wymagających środowiskach przemysłowych. Kompatybilny z otworami montażowymi 22 mm, wyposażony w plastikową ramkę zapewniającą izolację elektryczną i odporność chemiczną.

• Stopień ochrony IP66: Odporny na pył oraz silne strumienie wody – niezawodne działanie w trudnych warunkach atmosferycznych i przemysłowych.
• Podświetlenie LED: Wyraźna sygnalizacja stanu pracy, widoczna z dużej odległości, minimalizująca ryzyko błędów operatorskich.
• Samoczynny powrót (impulsowy): Po naciśnięciu i zwolnieniu przycisk wraca do pozycji spoczynkowej – idealny do sterowania stycznikami, przekaźnikami i PLC.
• Plastikowa ramka: Zapewnia dobrą izolację elektryczną oraz odporność na wiele środków chemicznych – bezpieczna w instalacjach wymagających separacji galwanicznej.
• Szeroki zakres temperatur (-40°C do 70°C): Zachowuje pełną funkcjonalność w ekstremalnych warunkach, od mroźnych hal produkcyjnych po gorące otoczenie maszyn.
• Montaż zatrzaskowy w otworze 22 mm: Szybka instalacja i łatwa wymiana bez użycia narzędzi – przyspiesza serwis i modyfikacje.

Zgodność z Normami

Przycisk Harmony XB5 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Produkt spełnia wymagania dotyczące odporności na uderzenia, pył i wodę (IP66), co potwierdza jego przydatność w trudnych warunkach przemysłowych.

Zastosowanie

Dzięki wytrzymałej konstrukcji i wyraźnej sygnalizacji LED przycisk ZB5CW313 znajduje zastosowanie w wielu obszarach automatyki przemysłowej i sterowania.

• Sterowanie maszynami w przemyśle – rozruch, zatrzymanie, zmiana trybów pracy.
• Sygnalizacja stanu w panelach operatorskich na halach produkcyjnych i liniach pakujących.
• Automatyka budynkowa – przyciski w windach, bramach, systemach dostępu.
• Instalacje narażone na wilgoć, pył i wibracje (np. maszyny rolnicze, myjnie przemysłowe, stacje uzdatniania wody).

Wskazówki Montażowe

Montaż i wszelkie prace przy obwodzie elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie. Przycisk przeznaczony jest do montażu w panelu z wycięciem o średnicy 22 mm – mocowanie zatrzaskowe. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami.

FAQ

• Czy przycisk jest podświetlany? Tak, ZB5CW313 wyposażony jest w podświetlenie LED, które zapewnia wyraźną sygnalizację stanu (światło stałe).
• Jaki stopień ochrony ma ten przycisk? Posiada stopień ochrony IP66 – jest całkowicie odporny na pył i wytrzymuje silne strumienie wody, co gwarantuje niezawodną pracę w trudnych warunkach.
• W jakim trybie pracy działa styk? Styk pracuje w trybie impulsowym (samoczynny powrót) – po naciśnięciu i zwolnieniu przycisk wraca do pozycji spoczynkowej, generując krótki impuls.
