Napęd przełącznika podświetlany 2-pozycyjny stabilny, żółty Harmony XB5 | ZB5AK1253 Schneider Electric

Opis i Kluczowe Cechy

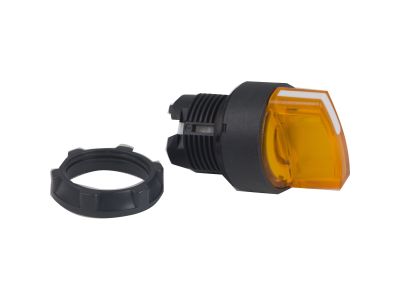

Napęd przełącznika podświetlanego z serii Harmony XB5 o numerze katalogowym ZB5AK1253 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się 2-pozycyjnym mechanizmem stabilnym (zatrzaskowym), co oznacza, że przełącznik pozostaje w wybranej pozycji po dokonaniu przełączenia, zapewniając pewność nastawy trybu pracy maszyny. Wykonany w kolorze żółtym (często identyfikowanym jako pomarańczowy w specyfikacji technicznej podświetlenia), napęd został zaprojektowany z myślą o współpracy ze zintegrowanymi diodami LED, co pozwala na uzyskanie wyraźnej sygnalizacji optycznej nawet w warunkach ograniczonej widoczności lub w ciemnych pomieszczeniach kontrolnych.

• Konstrukcja z tworzywa sztucznego: Zastosowanie wysokiej jakości plastikowej ramki zapewnia doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych, co jest kluczowe w przemyśle spożywczym i chemicznym.
• Wysoka szczelność: Certyfikat IP69K gwarantuje pełną ochronę przed wnikaniem pyłu oraz odporność na wysokociśnieniowe czyszczenie strumieniem wody o wysokiej temperaturze.
• Ergonomia i estetyka: Okrągły kształt głowicy o średnicy montażowej 22 mm sprawia, że napęd jest w pełni kompatybilny ze standardowymi otworami w pulpitach sterowniczych i szafach rozdzielczych.
• Odporność mechaniczna: Produkt wykazuje dużą wytrzymałość na uderzenia oraz wibracje, co przekłada się na długą żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co czyni go jednym z najbardziej wytrzymałych elementów sterowniczych na rynku. Urządzenie spełnia wymagania dotyczące odporności na wstrząsy i wibracje, co jest niezbędne w środowiskach z pracującymi ciężkimi maszynami. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, zapewniając bezpieczną eksploatację w szerokim zakresie temperatur od -40°C do +70°C.

Zastosowanie

Napęd ZB5AK1253 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Dzięki swojej modułowej budowie i wysokiej odporności, idealnie sprawdza się w:

• Przemyśle spożywczym: Gdzie wymagane jest częste mycie maszyn pod wysokim ciśnieniem.
• Systemach sterowania maszynami: Jako interfejs do wyboru trybu pracy (np. praca ręczna/automatyczna).
• Oczyszczalniach ścieków i zakładach chemicznych: Dzięki odporności na korozję i substancje chemiczne.
• Panelach operatorskich: Wymagających czytelnej sygnalizacji świetlnej stanu urządzenia.

Wskazówki Montażowe

Instalacja napędu Harmony XB5 jest intuicyjna i nie wymaga specjalistycznych narzędzi. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm.
• Montaż modułowy: Napęd należy połączyć z odpowiednim korpusem (adapterem montażowym) oraz blokami styków i blokiem świetlnym LED dedykowanym dla serii XB5.
• Moment dokręcania: Podczas mocowania nakrętki blokującej należy zachować odpowiedni moment dokręcania, aby zapewnić szczelność uszczelki bez uszkodzenia plastikowego gwintu.
• Temperatura pracy: Przed montażem należy upewnić się, że środowisko pracy mieści się w zakresie od -40°C do 70°C, co gwarantuje poprawną pracę mechanizmu stabilnego.

FAQ

• Czy napęd zawiera w zestawie blok styków? Nie, ZB5AK1253 to sam napęd (głowica). Do poprawnego działania należy dokupić adapter montażowy, bloki styków oraz blok świetlny LED.
• Jaki jest kolor podświetlenia? Napęd jest w kolorze żółtym/pomarańczowym. Najlepszy efekt wizualny uzyskuje się stosując blok świetlny z diodą LED w tym samym kolorze.
• Czy przełącznik wraca samoczynnie do pozycji środkowej? Nie, jest to przełącznik stabilny, co oznacza, że pozostaje w pozycji, w którą został ustawiony przez operatora.
• Czy produkt nadaje się do użytku na zewnątrz? Tak, dzięki wysokiemu stopniu ochrony IP69K oraz szerokiemu zakresowi temperatur, napęd może być stosowany w aplikacjach zewnętrznych narażonych na warunki atmosferyczne.
