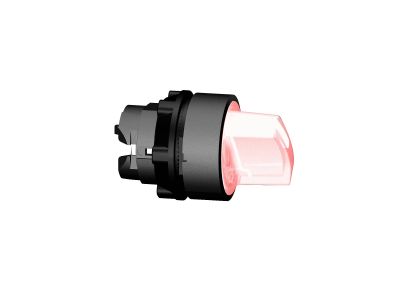

Napęd przełącznika podświetlany 2-pozycyjny stabilny, czerwony, Harmony XB5 | ZB5AK1243 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika podświetlanego z serii Harmony XB5 o numerze katalogowym ZB5AK1243 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się 2-pozycyjnym mechanizmem stabilnym (zatrzaskowym), co oznacza, że przełącznik pozostaje w wybranej pozycji po dokonaniu przełączenia, zapewniając precyzyjną kontrolę nad stanem maszyny. Wykonany z wysokiej jakości tworzywa sztucznego, napęd posiada okrągłą ramkę, która gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na agresywne środki chemiczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Podświetlenie LED: Zintegrowana dioda LED w kolorze czerwonym zapewnia doskonałą widoczność statusu urządzenia, nawet w słabo oświetlonych halach produkcyjnych i sterowniach.
• Wytrzymałość mechaniczna: Wysoki stopień ochrony IP69K oznacza całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i w wysokiej temperaturze, a także odporność na wibracje i uderzenia.
• Ergonomia: Standardowy uchwyt został zaprojektowany z myślą o komforcie operatora, umożliwiając pewne przełączanie nawet w rękawicach roboczych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C pozwala na montaż w chłodniach oraz w pobliżu procesów generujących duże ilości ciepła.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Posiada certyfikację IP69K, co jest standardem w branży spożywczej i farmaceutycznej, gdzie wymagane jest częste mycie urządzeń pod ciśnieniem. Konstrukcja modułowa jest w pełni kompatybilna ze standardem montażowym 22 mm, co ułatwia integrację z istniejącymi systemami sterowania zgodnymi z normami IEC.

Zastosowanie

Napęd ZB5AK1243 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym wyborem do paneli sterowniczych maszyn produkcyjnych, linii montażowych oraz systemów dystrybucji energii. Dzięki czerwonej barwie podświetlenia, często wykorzystywany jest do sygnalizacji stanów ostrzegawczych lub wyboru konkretnych trybów pracy, które wymagają szczególnej uwagi operatora. Odporność chemiczna plastikowej ramki sprawia, że jest to preferowany wybór w przemyśle chemicznym, papierniczym oraz w oczyszczalniach ścieków.

Wskazówki Montażowe

Instalacja napędu jest szybka i intuicyjna dzięki modułowej konstrukcji serii Harmony XB5. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22,5 mm. Podczas montażu należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP69K. Napęd współpracuje z blokami styków oraz wspornikami montażowymi Schneider Electric. Zaleca się dokręcanie śrub montażowych z odpowiednim momentem obrotowym, aby zapewnić stabilność mechaniczną i uniknąć uszkodzenia plastikowej ramki.

FAQ

• Czy napęd zawiera blok styków w zestawie? Nie, produkt ZB5AK1243 to sam napęd przełącznika. Bloki styków oraz adaptery montażowe należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej.
• Czy podświetlenie wymaga osobnego zasilania? Tak, do uzyskania efektu podświetlenia konieczne jest zastosowanie odpowiedniego modułu LED montowanego za napędem.
• Czy przełącznik wraca samoczynnie do pozycji wyjściowej? Nie, jest to model stabilny (z mechanizmem zatrzymania), co oznacza, że pozostaje w pozycji, w którą został ustawiony przez operatora.
• Czy produkt nadaje się do użytku na zewnątrz? Tak, dzięki wysokiemu stopniu ochrony IP69K oraz szerokiemu zakresowi temperatur pracy, napęd może być stosowany w aplikacjach zewnętrznych narażonych na trudne warunki atmosferyczne.
