Napęd przełącznika piórkowy SIRIUS ACT fi22 plastik, (I→O←II) podśw. czarno-żółty | 3SU1002-2BM30-0AA0 Siemens

Alternatywny kod produktu: 3SU10022BM300AA0

Opis i Kluczowe Cechy

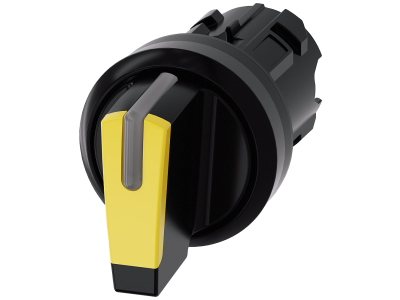

Napęd przełącznika piórkowego SIRIUS ACT firmy Siemens, oznaczony symbolem 3SU1002-2BM30-0AA0, to element sterowniczy montowany w panelach operatorskich. Wykonany z tworzywa sztucznego w kolorze czarno-żółtym, wyposażony w podświetlenie, umożliwia intuicyjną sygnalizację stanu pracy. Dzięki średnicy otworu montażowego 22 mm (fi22) stanowi uniwersalny komponent w systemach automatyki przemysłowej.

• Średnica 22 mm: Zapewnia kompatybilność z szeroką gamą obudów i paneli sterowniczych, ułatwiając integrację w istniejących rozdzielnicach.
• Trzy pozycje przełączania (I›O‹II): Pozwalają na wybór między dwoma stanami aktywnymi a pozycją wyłączenia, co daje elastyczność w sterowaniu dwubiegunowymi układami lub sekwencjami pracy.
• Podświetlenie: Umożliwia szybką identyfikację stanu urządzenia nawet w słabo oświetlonych warunkach, zwiększając bezpieczeństwo i ergonomię obsługi.
• Konstrukcja z tworzywa sztucznego: Zapewnia lekkość i odporność na korozję, wydłużając żywotność w środowiskach przemysłowych.
• Kolor czarno-żółty: Zwiększa widoczność wg standardów bezpieczeństwa – żółty element ruchomy na czarnym tle wyraźnie sygnalizuje położenie przełącznika.

Zgodność z Normami

Napęd przełącznika piórkowego SIRIUS ACT spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do pracy w obwodach sterowniczych zgodnie z dyrektywami niskonapięciowymi – montaż i użytkowanie zgodne z dokumentacją producenta.

Zastosowanie

Napęd przełącznika piórkowego znajduje zastosowanie w instalacjach sterowania maszynami i urządzeniami przemysłowymi, gdzie wymagana jest wyraźna wizualizacja trybu pracy.

• Sterowanie dwustanowe odbiorników (np. załącz/wyłącz drugi tryb) w szafach sterowniczych.
• Podawanie impulsów do styczników, przekaźników lub PLC w układach automatyki.
• Sygnalizacja stanu pracy na tablicach synoptycznych i pulpitach operatorskich.
• Zastosowanie w systemach bezpieczeństwa jako przełącznik trybu ręczny/automatyczny.

Wskazówki Montażowe

Urządzenie może być montowane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Napęd montuje się w otworze panelu o średnicy 22 mm (zgodnie z normą IEC 60947-5-1 dla SIRIUS ACT). Do mocowania służy pierścień zaciskowy – moment dokręcania należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych (jeśli stosowany moduł styków) dobrać do prądu obciążenia. Produkt współpracuje z blokami łącznikowymi serii 3SU1 (nie są dołączone).

FAQ

• Czy napęd jest wyposażony w diodę LED? Napęd posiada podświetlenie, jednak napięcie i typ źródła światła zależą od zastosowanego modułu oświetleniowego (należy dobrać osobno). Do sterowania podświetleniem wymagany jest dedykowany blok LED lub żarówka zgodna z serią SIRIUS ACT.
• Jaki stopień ochrony zapewnia ten napęd? Sam napęd jako element czołowy nie posiada określonego stopnia IP – poziom ochrony końcowego urządzenia zależy od obudowy i uszczelnienia w panelu. Standardowo w rozdzielnicach IP20, przy odpowiednim montażu z uszczelką możliwe osiągnięcie IP66.
• Czy napęd zawiera styki elektryczne? Nie. Napęd przełącznika piórkowego jest wyłącznie elementem mechanicznym (dźwignią) – do realizacji funkcji łączeniowych należy dobrać odpowiednie bloki styków (np. 3SU1900-0AB10-0AA0) lub moduły łącznikowe.
