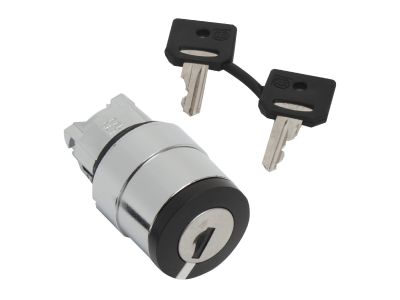

Napęd przełącznika piórkowego Fi-22mm 2-pozycyjny stabilny Ronis 520E, Harmony XB4 | ZB4BG214 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika z kluczem Harmony XB4 ZB4BG214 firmy Schneider Electric to głowica sterownicza o średnicy montażowej 22 mm, przeznaczona do zastosowań wymagających autoryzowanego dostępu. Dzięki 2-pozycyjnej, stabilnej pracy z kluczem Ronis 520E (wyciąganym w lewej pozycji) zapewnia bezpieczne przełączanie trybów tylko przez uprawniony personel. Chromowana metalowa ramka nadaje trwałość i odporność mechaniczną, a wysoki stopień ochrony gwarantuje niezawodność w najtrudniejszych warunkach.

• 2-pozycyjny stabilny z kluczem Ronis 520E: Klucz wyjmowany w lewej pozycji – tylko autoryzowani użytkownicy mogą zmieniać tryb pracy maszyny lub procesu.
• Chromowana metalowa ramka: Wytrzymała konstrukcja odporna na uderzenia i wibracje, idealna do środowisk przemysłowych.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: Szczelność przed kurzem, strumieniami wody, myciem pod wysokim ciśnieniem i temperaturą – praca w ekstremalnych warunkach bez ryzyka awarii.
• Szeroki zakres temperatur pracy -40°C do 70°C: Gwarancja funkcjonalności w instalacjach zewnętrznych, chłodniach i gorących halach produkcyjnych.
• Kompatybilność z modułami stykowymi serii Harmony XB4/XB5: Łatwa rozbudowa o zestyk zwierny/rozwierny, podświetlenie LED – elastyczność konfiguracji i szybka modernizacja.

Zgodność z Normami

Napęd spełnia wymagania międzynarodowych standardów dla aparatury sterowniczej. Posiada certyfikację morską oraz deklarację zgodności CE. Odpowiednia konstrukcja i materiały zapewniają niezawodność w instalacjach narażonych na agresywne środowiska, zgodnie z wymaganiami norm IP i NEMA (Typ 4X).

Zastosowanie

Napęd ZB4BG214 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, autoryzowane sterowanie procesami. Stosowany w maszynach produkcyjnych, liniach pakujących, w przemyśle spożywczym i chemicznym, a także w automatyce budynkowej.

• Sterowanie dostępem do trybów pracy maszyny – tylko upoważniony operator może przełączać z trybu automatycznego na ręczny.
• Bezpieczne włączanie/wyłączanie odbiorników w strefach zagrożonych wybuchem lub mytych wodą pod ciśnieniem.
• Sygnalizacja i przełączanie w systemach alarmowych i przeciwpożarowych.
• Automatyka budynków – kontrola dostępu do pomieszczeń technicznych lub instalacji HVAC wymagająca klucza.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Napęd przeznaczony jest do montażu w otworze o średnicy 22 mm w płycie czołowej (maks. grubość panelu zgodna z dokumentacją). Mocowanie za pomocą nakrętki – moment dokręcania należy stosować zgodnie z wytycznymi producenta. Należy użyć dedykowanego modułu stykowego (XB4/ZB4 lub XB5/ZB5) zamocowanego z tyłu napędu. Przekroje przewodów dobrać do prądu znamionowego użytego zestawu stykowego.

FAQ

• Czy napęd ZB4BG214 jest kompletnym przełącznikiem? Nie, jest to głowica (napęd) przełącznika. Do uzyskania funkcji łączeniowej wymaga osobnego korpusu stykowego serii Harmony XB4 lub XB5 (np. ZB4-BZ, ZB5-AZ).
• W jakich pozycjach klucz można wyjąć? Klucz Ronis 520E jest wyjmowany tylko w lewej pozycji. Mechanizm zatrzymania blokuje możliwość wyciągnięcia w pozycji prawej, co zapobiega przypadkowej utracie klucza podczas pracy.
• Jakie stopnie ochrony osiąga napęd? IP66, IP67, IP69, IP69K oraz Typ 4X. Oznacza to pełną odporność na kurz, zanurzenie w wodzie, mycie strumieniem pod wysokim ciśnieniem (do 100 bar / 80°C) oraz w środowiskach korozyjnych.
