Napęd przełącznika kluczyk. SIRIUS ACT fi22 plastik, (I O←II) BKS S1, blok. w poz. I+O | 3SU1000-5PN51-0AA0 Siemens

Alternatywny kod produktu: 3SU10005PN510AA0

Opis i Kluczowe Cechy

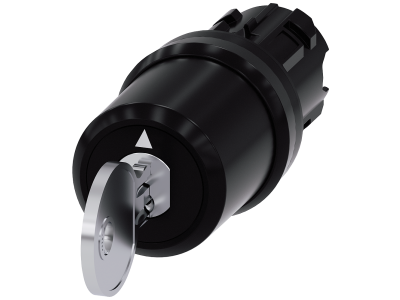

Napęd przełącznika kluczykowego SIRIUS ACT firmy Siemens (symbol 3SU1000-5PN51-0AA0) to element sterujący z tworzywa sztucznego, przeznaczony do montażu w otworze o średnicy 22 mm. Wyposażony w trzy stabilne położenia (I – załączony, O – wyłączony, II – załączony alternatywny) oraz blokadę wyjmowania klucza w pozycjach I i O, zapewnia bezpieczną i jednoznaczną kontrolę nad obwodami sterowniczymi w aplikacjach przemysłowych i budynkowych.

• Trzy pozycje przełączania (I-O-II): Umożliwiają wybór dwóch różnych stanów załączenia lub sterowanie dwoma obwodami przy użyciu jednego napędu, zwiększając elastyczność konfiguracji.
• Blokada wyjmowania klucza w pozycjach I i O: Kluczyk można wyjąć tylko w wyznaczonych położeniach, co zapobiega przypadkowej zmianie stanu i zapewnia ochronę przed nieuprawnioną obsługą.
• Obudowa z tworzywa sztucznego (plastik): Lekka i wytrzymała konstrukcja odporna na typowe warunki środowiskowe w szafach sterowniczych i rozdzielnicach.
• Okrągły otwór montażowy fi 22 mm: Zgodność z międzynarodowym standardem średnic dla przycisków i przełączników (22,5 mm), co ułatwia integrację z panelami operatorskimi.
• Kompatybilność z modułami stykowymi serii SIRIUS ACT: Współpraca z modułami 3SU1400 (np. zestykami zwiernymi, rozwiernymi) umożliwia budowę kompletnych łączników sterowniczych o różnych konfiguracjach styków.

Zgodność z Normami

Napęd przełącznika SIRIUS ACT spełnia wymagania norm europejskich oraz posiada certyfikat CE. Jako część systemu Siemens SIRIUS ACT, zaprojektowany jest zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności dla aparatury sterowniczej i sygnalizacyjnej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Napęd przełącznika kluczykowego sprawdza się wszędzie tam, gdzie wymagane jest sterowanie z dodatkowym zabezpieczeniem przed niepowołanym dostępem. Dzięki blokadzie klucza i trzem pozycjom znajduje zastosowanie w różnorodnych scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie maszynami i urządzeniami w przemyśle: Umożliwia bezpieczne przełączanie między trybami pracy (automatyczny/ręczny) z możliwością wyjęcia klucza w celu zablokowania stanu.
• Rozdzielnie i szafy sterownicze: Jako element panelu operatorskiego do nadzorowania procesów, gdzie zmiana pozycji wymaga fizycznego klucza.
• Automatyka budynkowa: Sterowanie obwodami oświetlenia, bram, rolet lub systemów alarmowych w obiektach użyteczności publicznej, wymagających ograniczenia dostępu.
• Impulsy do styczników, przekaźników lub PLC: Po połączeniu z odpowiednim modułem stykowym generuje sygnały sterujące dla urządzeń wykonawczych lub układów automatyki.

Wskazówki Montażowe

Montaż napędu przełącznika kluczykowego oraz wszelkie prace w obrębie instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Napęd montuje się w wycięciu panelu o średnicy 22,5 mm (zalecany standard dla otworów 22 mm) i mocuje za pomocą dostarczonego pierścienia lub nakrętki. W celu uzyskania pełnego łącznika należy zamontować odpowiedni moduł stykowy z serii SIRIUS ACT. Moment dokręcania elementów mocujących oraz przekrój przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy napęd jest dostarczany z kluczykiem? Tak, w zestawie znajduje się kluczyk umożliwiający przełączanie pozycji. Kluczyk można wyjąć tylko w położeniach I i O (zgodnie z blokadą).
• Czy napęd można montować samodzielnie bez modułu stykowego? Napęd jest elementem sterującym – wymaga połączenia z modułem stykowym (np. 3SU1400) w celu uzyskania styków elektrycznych. Sam napęd nie zawiera styków przełączających.
• Jaki stopień ochrony zapewnia ten napęd? Producent nie podaje w nazwie konkretnego stopnia IP. W przypadku montażu w szafie sterowniczej z uszczelką typowym rozwiązaniem jest ochrona przed ciałami stałymi i wilgocią odpowiadająca klasie IP20 dla elementów wewnętrznych. Szczegółowe dane należy sprawdzić w karcie katalogowej kompletnego łącznika.
