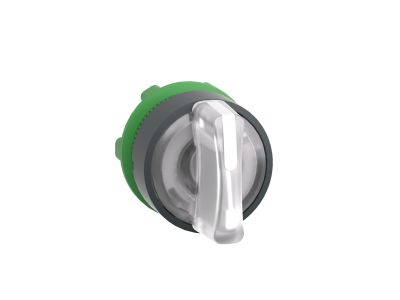

Napęd przełącznika 3-pozyzyjny biały LED powrót do środka piórko długie plastikowy Harmony XB5 | ZB5AK1713 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjny (symbol ZB5AK1713) z serii Harmony XB5 firmy Schneider Electric to biały, podświetlany LED element sterujący z długim siłownikiem piórkowym. Charakteryzuje się samoczynnym powrotem z lewego położenia do środkowego, co zapewnia jednoznaczne położenie neutralne. Wykonany z tworzywa sztucznego, odporny na uderzenia i wibracje. Stopień ochrony IP69K gwarantuje niezawodną pracę w ekstremalnie trudnych warunkach, w tym w kontakcie z wodą pod wysokim ciśnieniem.

• Podświetlenie LED: Biały diodowy wskaźnik zapewnia doskonałą widoczność, szczególnie przy słabym oświetleniu, ułatwiając lokalizację przycisku i odczyt stanu.
• 3-pozycyjny z powrotem do środka: Trzy położenia (lewo, środek, prawo) z automatycznym powrotem z lewego do środkowego umożliwiają precyzyjne sterowanie – idealne do trybów „ręczny/wyłączone/automatyczny" lub sterowania dwukierunkowego z resetem.
• Stopień ochrony IP69K: Odporność na kurz oraz wodę pod bardzo wysokim ciśnieniem i w wysokiej temperaturze, co czyni go idealnym do mycia w przemyśle spożywczym, chemicznym i innych wymagających środowiskach.
• Odporność na uderzenia i wibracje: Trwała konstrukcja zapewnia niezawodność w maszynach narażonych na wstrząsy i drgania, minimalizując ryzyko uszkodzeń.
• System montażu wpustowego: Prosty, modułowy sposób instalacji ułatwia serwisowanie, modyfikacje i adaptację – bez konieczności użycia dodatkowych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych i europejskich norm dla aparatury sterowniczej. Posiada certyfikację CE oraz stopień ochrony IP69K, potwierdzający odporność na wnikanie pyłu i strumienie wody pod wysokim ciśnieniem. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują bezpieczeństwo i długotrwałą pracę.

Zastosowanie

Napęd przełącznika ZB5AK1713 to uniwersalny element sterowania w systemach automatyki przemysłowej i budynkowej. Sprawdza się w wymagających warunkach, gdzie niezawodność i czytelność sygnalizacji są kluczowe.

• Sterowanie maszynami produkcyjnymi – ustawianie trybów pracy (np. ręczny, automatyczny, wyłączony) z wyraźnym wskazaniem pozycji.
• Praca w środowiskach mytych wodą pod ciśnieniem – przemysł spożywczy, chemiczny, farmaceutyczny.
• Sterowanie dwukierunkowymi napędami, bramami, kurtynami – funkcja powrotu do środka zapewnia bezpieczne zatrzymanie.
• Sygnalizacja stanu w panelach operatorskich – podświetlenie LED potwierdza aktywność funkcji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł montuje się w kompatybilnych jednostkach sterowniczych (np. puszki montażowe lub obudowy serii Harmony XB5) poprzez wpustowe mocowanie. Przekrój przewodów oraz moment dokręcania połączeń elektrycznych należy dobrać zgodnie z instrukcją producenta.

FAQ

• Czy przełącznik jest podświetlany? Jaki kolor? Tak, wbudowane podświetlenie LED emituje białe światło, co ułatwia lokalizację i wskazuje aktywność.
• Jaki stopień ochrony? IP69K – odporność na kurz oraz wodę pod wysokim ciśnieniem i w wysokiej temperaturze, odpowiedni do mycia i pracy w agresywnym środowisku.
• Jak działa tryb powrotu do środka? Przełącznik ma trzy położenia. Po zwolnieniu dźwigni z pozycji lewej, mechanizm sprężynowy automatycznie wraca do środka. Pozycja prawa i środkowa są stabilne.
