Napęd przełącznika 3-pozycyjny z samopowrotem kluczykowy, Harmony XB5 | ZB5AG1 Schneider Electric

Opis i Kluczowe Cechy

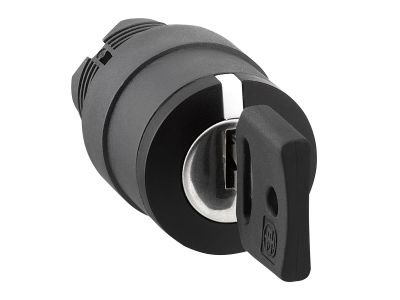

Napęd przełącznika 3-pozycyjnego z samopowrotem kluczykowy Harmony XB5 (symbol ZB5AG1) firmy Schneider Electric to element sterowania przeznaczony do maszyn i urządzeń przemysłowych. Wyposażony w klucz nr 455, zapewnia selektywny dostęp tylko dla uprawnionego personelu. Dzięki stopniowi ochrony IP69K i szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w ekstremalnie trudnych warunkach. Plastikowa obudowa zapewnia odporność na środki chemiczne, a montaż w standardowym otworze 22 mm ułatwia integrację.

• Klucz nr 455: Wyjmowany w lewym i prawym położeniu, uniemożliwia nieautoryzowaną zmianę trybu pracy maszyny, zwiększając bezpieczeństwo.
• Stopień ochrony IP69K: Odporność na kurz oraz strumienie wody pod wysokim ciśnieniem i temperaturą – idealne do mycia w przemyśle spożywczym i chemicznym.
• Zakres temperatur -40°C do 70°C: Gwarancja niezawodnego działania w skrajnych warunkach klimatycznych i procesowych.
• Plastikowa obudowa: Odporna na działanie agresywnych środków chemicznych, odpowiednia do środowisk wrażliwych na korozję.
• Montaż w otworze 22 mm: Zgodność z istniejącą infrastrukturą, prosta wymiana lub rozbudowa bez dodatkowych przeróbek.

Zgodność z Normami

Przełącznik zaprojektowano zgodnie z wymogami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE. Stopień ochrony IP69K potwierdza odporność na wnikanie pyłów i strumieni wody pod wysokim ciśnieniem.

Zastosowanie

Napęd przełącznika kluczykowego ZB5AG1 jest przeznaczony do sterowania maszynami w warunkach wymagających wysokiej odporności na czynniki zewnętrzne.

• Sterowanie trybami pracy maszyn w przemyśle spożywczym, chemicznym i farmaceutycznym, gdzie wymagane jest częste mycie.
• Zabezpieczenie dostępu do funkcji maszyny przed nieuprawnionymi osobami – tylko osoba z kluczem może zmieniać położenie przełącznika.
• Zastosowanie w systemach automatyki budynkowej i przemysłowej jako element wyboru trybu pracy (ręczny/automatyczny, lokalny/zdalny).
• Sygnalizacja i sterowanie w instalacjach narażonych na wibracje i uderzenia – np. w transporcie, wózkach widłowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przełącznik montuje się w otworze o średnicy 22 mm, mocując go za pomocą dołączonego pierścienia. Do podłączenia przewodów stosować odpowiednie narzędzia, a moment dokręcania złączek oraz przekrój przewodów dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy przełącznik jest podświetlany LED? Nie, w danych technicznych nie ma informacji o podświetleniu. Jest to przełącznik mechaniczny, bez wbudowanego źródła światła. W razie potrzeby podświetlenia należy zastosować osobny moduł.
• Jaki jest stopień ochrony? IP69K – odporny na kurz oraz strumienie wody pod wysokim ciśnieniem i temperaturą, co umożliwia stosowanie w trudnych warunkach przemysłowych.
• Czy klucz jest wyjmowany w każdym położeniu? Klucz można wyjąć tylko w lewym i prawym położeniu. W położeniu środkowym (spoczynkowym) klucz jest zablokowany, co zapewnia dodatkowe bezpieczeństwo w przypadku samopowrotu z lewego do środkowego.
