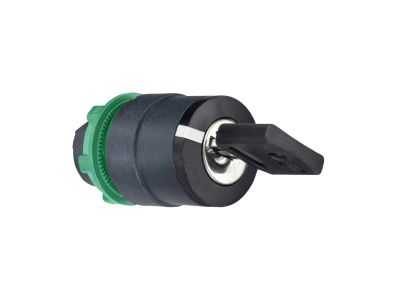

Napęd przełącznika 3-pozycyjny stabilny kluczykowy, Harmony XB5 | ZB5AG3 Schneider Electric

Opis i Kluczowe Cechy

Głowica przełącznika kluczykowego Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AG3, to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w aplikacjach przemysłowych. Urządzenie posiada trzy stabilne pozycje pracy, co pozwala na precyzyjne przełączanie między różnymi trybami funkcjonowania maszyny lub procesu technologicznego. Mechanizm został skonfigurowany tak, aby umożliwić wyjęcie klucza (standardowy numer 455) w pozycji lewej oraz prawej, co stanowi skuteczną blokadę przed nieautoryzowanym dostępem osób trzecich.

• Wytrzymała konstrukcja plastikowa: Zastosowanie wysokiej jakości tworzywa sztucznego w ramce napędu gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych, co jest kluczowe w przemyśle spożywczym czy chemicznym.
• Wysoka szczelność: Certyfikaty IP66 oraz IP66K potwierdzają pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem, co pozwala na pracę w najtrudniejszych warunkach środowiskowych.
• Odporność mechaniczna: Produkt charakteryzuje się wysoką odpornością na uderzenia, wibracje oraz wstrząsy, co zapewnia długowieczność komponentu w intensywnie pracujących parkach maszynowych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że napęd jest wszechstronnym rozwiązaniem zarówno dla chłodni, jak i hal produkcyjnych o wysokiej temperaturze otoczenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Posiada certyfikację potwierdzającą stopień ochrony IP66 oraz IP66K (zgodnie z normą IEC 60529), co gwarantuje bezpieczeństwo użytkowania w środowiskach narażonych na wilgoć i zapylenie. Konstrukcja spełnia wymogi bezpieczeństwa dla układów sterowania maszynowego, zapewniając separację obwodów i pewność zadziałania mechanicznego.

Zastosowanie

Napęd ZB5AG3 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest autoryzacja dostępu do zmiany parametrów pracy. Idealnie sprawdza się w:

• Panelach sterowniczych maszyn produkcyjnych do przełączania między trybem ręcznym, automatycznym a serwisowym.
• Systemach zarządzania budynkiem (BMS) do blokowania dostępu do kluczowych funkcji sterowania.
• Przenośnikach i liniach montażowych, gdzie konieczne jest zabezpieczenie przed przypadkową zmianą nastaw przez osoby nieuprawnione.
• Środowiskach o podwyższonych wymaganiach higienicznych dzięki odporności na mycie pod ciśnieniem.

Wskazówki Montażowe

Montaż napędu jest intuicyjny dzięki modułowej budowie serii Harmony XB5. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22 mm, co zapewnia pełną kompatybilność z istniejącymi pulpitami sterowniczymi. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie uszczelki, aby zachować deklarowany stopień ochrony IP66. Głowica współpracuje z korpusami i stykami Schneider Electric, a jej wymiana nie wymaga demontażu całej struktury sterowniczej, co znacząco skraca czas przestojów serwisowych.

FAQ

• Czy klucz jest dołączony do zestawu? Tak, napęd jest dostarczany z kluczem o numerze 455.
• W jakich pozycjach można wyjąć klucz? W modelu ZB5AG3 klucz można wyjąć w pozycji lewej oraz prawej. Pozycja środkowa uniemożliwia wyjęcie klucza.
• Czy napęd pasuje do metalowych korpusów? Napęd ZB5AG3 jest częścią serii plastikowej XB5, jednak system montażowy 22 mm jest ustandaryzowany. Zaleca się stosowanie z dedykowanymi elementami serii XB5 dla zachowania pełnej spójności materiałowej i izolacyjnej.
• Czy urządzenie jest odporne na mróz? Tak, napęd może pracować w temperaturze do -40°C, co pozwala na jego montaż w aplikacjach zewnętrznych lub chłodniach.
