Napęd przełącznika 3-pozycyjny pomarańczowy w lewo LED metalowy typowa Harmony XB4 | ZB4BK1453 Schneider Electric

Opis i Kluczowe Cechy

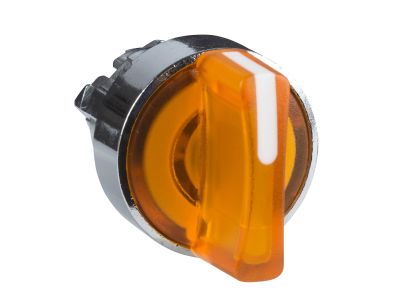

Napęd przełącznika 3-pozycyjny z serii Schneider Electric Harmony XB4, oznaczony symbolem ZB4BK1453, to metalowa, chromowana główka przełącznika z wbudowaną diodą LED i samoczynnym powrotem z położenia prawego do lewego. Dzięki pomarańczowemu kolorowi i podświetleniu zapewnia wyraźną sygnalizację stanu maszyny. Montowany w standardowym otworze 22 mm, doskonale sprawdza się w wymagających środowiskach przemysłowych.

• Metalowa obudowa chromowana: Odporna na uderzenia i wibracje, odpowiednia do aplikacji narażonych na fizyczne uszkodzenia.
• Wbudowana dioda LED (pomarańczowa): Wyraźna sygnalizacja stanu – widoczna nawet z daleka, ułatwia szybką identyfikację trybu pracy.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody – idealna do pracy w trudnych warunkach (np. przemyśl, obróbka, myjnie).
• Zakres temperatur pracy -40°C do 70°C: Niezawodne działanie w ekstremalnie niskich i wysokich temperaturach.
• Montaż w otworze 22 mm: Zgodność z popularnym standardem, łatwe dopasowanie do istniejącej instalacji bez konieczności przeróbek.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury sterowniczej, co gwarantuje bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Napęd przełącznika 3-pozycyjny z diodą LED doskonale sprawdza się w aplikacjach wymagających wyraźnej sygnalizacji i ręcznego sterowania w trudnych warunkach. Jest elementem systemów sterowania maszynami i liniami produkcyjnymi.

• Sterowanie pracą maszyn (start/stop) w przemyśle ciężkim, spożywczym i chemicznym.
• Współpraca z blokami styków serii XB4 – do przesyłania impulsów do styczników, przekaźników lub PLC.
• Sygnalizacja stanu (np. praca/awaria) w rozdzielnicach i pulpitach operatorskich.
• Zastosowania w środowiskach o podwyższonej higienie (np. przetwórstwo spożywcze) dzięki gładkiej, łatwej do czyszczenia powierzchni.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Napęd mocuje się w otworze o średnicy 22 mm panelu (np. puszki sterowniczej) przy pomocy mechanizmu zatrzaskowego. Podłączenie przewodów do bloku styków należy wykonać zgodnie z dokumentacją producenta, zwracając uwagę na przekrój przewodów dostosowany do prądu obwodu. Przed uruchomieniem sprawdzić poprawność montażu i szczelność połączeń.

FAQ

• Czy dioda LED w napędzie jest wymienna? Dioda LED jest wbudowana na stałe i nie przewidziano jej wymiany. W przypadku uszkodzenia należy wymienić cały napęd.
• Jaki stopień ochrony ma ten napęd? Deklarowany stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody), co potwierdza odporność na kurz, wilgoć i mycie pod ciśnieniem.
• Czy napęd zawiera bloki styków? Nie, jest to tylko napęd (główka przełącznika). Bloki styków (np. ZB4BZ…) należy dokupić osobno. Tryb pracy styków (NO/NC, chwilowy/przytrzymanie) zależy od wybranego bloku.
