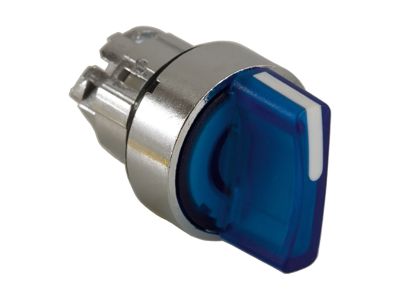

Napęd przełącznika 3-pozycyjny niebieski z samopowrotem | ZB4BK1563 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjny Schneider Electric Harmony XB4, symbol ZB4BK1563, to ergonomiczny element sterujący z wbudowaną diodą LED ułatwiającą lokalizację w warunkach ograniczonej widoczności. Niebieski uchwyt z samopowrotem (sprężyna powrotna) zapewnia intuicyjne pozycjonowanie i powrót do stanu spoczynku. Chromowana metalowa ramka gwarantuje wytrzymałość mechaniczną, a stopień ochrony IP69K umożliwia pracę w ekstremalnie trudnych środowiskach, również przy myciu ciśnieniowym. Przeznaczony do standardowych otworów montażowych 22 mm, łatwy w instalacji i serwisowaniu.

• Samopowrót (sprężyna powrotna): Po zwolnieniu uchwytu przełącznik automatycznie wraca do pozycji spoczynkowej – bezpieczne sterowanie impulsowe dla styczników i przekaźników.
• Wbudowana dioda LED: Wyraźna sygnalizacja stanu pracy maszyny nawet w słabo oświetlonych pomieszczeniach, co zwiększa bezpieczeństwo operatora.
• Metalowa ramka chromowana: Odporność na uderzenia i wibracje – idealna do zastosowań w przemyśle ciężkim i na maszynach mobilnych.
• Stopień ochrony IP69K: Ochrona przed pyłem, wodą i strumieniami gorącej wody pod wysokim ciśnieniem – pełna odporność na mycie chemiczne i parowe.
• Szeroki zakres temperatur pracy –40°C do 70°C: Niezawodne działanie w warunkach mrozu i wysokiej temperatury, np. w chłodniach lub piecach.

Zgodność z Normami

Napęd przełącznika ZB4BK1563 spełnia wymagania międzynarodowych norm i posiada certyfikaty morskie oraz stopnie ochrony IP66, IP67, IP69 i IP69K, a także typ 4X. Produkt oznaczony znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Dzięki szerokiej akceptacji regulacyjnej nadaje się do zastosowań w przemyśle, stoczniach i instalacjach narażonych na agresywne środowiska.

Zastosowanie

Napęd przełącznika 3-pozycyjnego z samopowrotem stosuje się tam, gdzie konieczne jest chwilowe załączenie lub zmiana trybu pracy z automatycznym powrotem do stanu wyjściowego. Sprawdza się w sterowaniu maszynami, liniami produkcyjnymi oraz w systemach automatyki budynkowej.

• Sterowanie pracą silników, wentylatorów i pomp – wybór trybu ręcznego/automatycznego z samoczynnym resetem.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC – realizacja funkcji start/stop.
• Sygnalizacja optyczna z wykorzystaniem wbudowanej diody LED – wskazanie trybu pracy lub alarmu.
• Panele operatorskie w warunkach ekstremalnych (mycie ciśnieniowe, zapylenie, mróz) – np. w przemyśle spożywczym, stoczniowym czy chemicznym.

Wskazówki Montażowe

Montaż i podłączenie napędu przełącznika ZB4BK1563 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Napęd przeznaczony jest do montażu w otworze o średnicy 22 mm (zgodnie z normą DIN IEC 60947-5-1). Użyj szyny TH35/DIN w rozdzielnicy lub odpowiedniego panelu. Momenty dokręcania oraz przekroje przewodów dla modułów stykowych należy dobierać według dokumentacji technicznej producenta. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu roboczego (nie dotyczy samego napędu – brak własnych styków). Po instalacji sprawdź działanie samopowrotu i poprawność sygnalizacji LED.

FAQ

• Jakie napięcie zasilania ma wbudowana dioda LED? W danych produktu nie podano konkretnych parametrów elektrycznych diody LED. Dioda jest integralną częścią napędu, a jej zasilanie realizowane jest poprzez moduł stykowy lub dedykowany blok LED – szczegóły należy sprawdzić w karcie katalogowej kompatybilnych akcesoriów.
• Jaki jest stopień ochrony napędu? Napęd przełącznika ZB4BK1563 posiada stopień ochrony IP66, IP67, IP69 oraz IP69K oraz typ 4X. Oznacza to odporność na kurz, wodę, strumienie wysokociśnieniowe i mycie parowe – idealne do trudnych warunków.
• Co oznacza „samopowrót” w tym napędzie? Napęd jest wyposażony w sprężynę powrotną, która po zwolnieniu uchwytu automatycznie ustawia go w pozycji spoczynkowej (centralnej). Umożliwia to chwilowe sterowanie np. startem/stopem bez konieczności ręcznego resetu.
