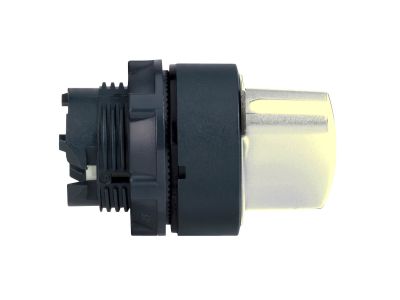

Napęd przełącznika 3-pozycyjny krótkie pióro białe, Harmony XB5 | ZB5AD301 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 3-pozycyjnego ZB5AD301 firmy Schneider Electric z serii Harmony XB5 to ergonomiczny uchwyt umożliwiający wybór jednej z trzech stabilnych pozycji. Dzięki plastikowej ramce, stopniowi ochrony IP69K oraz szerokiemu zakresowi temperatur od -40°C do 70°C zapewnia niezawodne działanie w najtrudniejszych środowiskach przemysłowych. Montowany w standardowym otworze 22 mm, idealnie komponuje się z istniejącymi panelami sterowania.

• 3 pozycje z mechanizmem zatrzymania: Umożliwiają ustawienie urządzenia w trzech trybach pracy bez konieczności ciągłego trzymania uchwytu – wygodne przy częstych zmianach konfiguracji maszyny.
• Stopień ochrony IP69K: Odporność na wysokociśnieniowe mycie, kurz i wodę – doskonałe rozwiązanie do aplikacji w przemyśle spożywczym, rolnictwie i myjniach przemysłowych.
• Plastikowa ramka: Zapewnia izolację elektryczną oraz odporność na wiele środków chemicznych, a także lekkość konstrukcji ułatwiającą montaż.
• Szeroki zakres temperatur (-40°C do 70°C): Niezawodne działanie w mroźnych halach i gorących procesach produkcyjnych bez ryzyka uszkodzenia materiału.
• Montaż w otworze 22 mm: Standardowy wymiar zgodny z międzynarodowymi normami – łatwa integracja z pulpitami, puszkami i panelami operatorskimi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla aparatury sterowniczej (seria Harmony XB5). Stopień ochrony IP69K potwierdza odporność w warunkach mycia wysokociśnieniowego.

Zastosowanie

Napęd przełącznika 3-pozycyjnego ZB5AD301 znajduje zastosowanie wszędzie tam, gdzie operator musi wybrać jeden z trzech trybów pracy maszyny lub systemu.

• Wyboru trybów pracy (np. ręczny/automatyczny/wyłączony) w panelach sterowania maszyn produkcyjnych.
• Sterowania biegami silników (lewo/prawo/stop) z możliwością blokady w wybranej pozycji.
• Przełączania źródeł zasilania lub konfiguracji w automatyce budynkowej i przemysłowej.
• Tworzenia interfejsów operatorskich w przemyśle spożywczym, mleczarskim i rolniczym wymagających częstego mycia wysokociśnieniowego.

Wskazówki Montażowe

Montaż napędu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Napęd montuje się w otworze o średnicy 22 mm na panelu o odpowiedniej grubości. Należy użyć kompatybilnych bloków stykowych z serii Harmony XB5 (np. ZB5AZ…) i dokręcić pierścień mocujący momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia styków – stosowanych oddzielnie.

FAQ

• Czy ten napęd zawiera bloki stykowe? Nie, jest to wyłącznie część czołowa (uchwyt/operator). Bloki stykowe należy zamówić osobno z serii Harmony XB5 (np. ZB5AZ101, ZB5AZ104 itp.).
• Jaki stopień ochrony ma ten napęd? Deklaruje się stopień ochrony IP69K – odporność na pył, wodę (w tym mycie wysokociśnieniowe do 100 bar) oraz uderzenia mechaniczne (szczegóły w karcie katalogowej).
• Czy uchwyt jest podświetlany? Nie, model ZB5AD301 to wersja niepodświetlana. Do zastosowań z sygnalizacją świetlną dostępne są dedykowane głowice przełączników z wbudowanym LED (np. ZB5AD… z przyrostkiem V).
