Napęd przełącznika 3-pozycyjny czerwony w lewo LED metalowy typowa Harmony XB4 | ZB4BK1443 Schneider Electric

Opis i Kluczowe Cechy

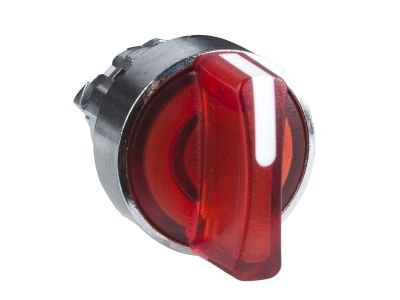

Napęd przełącznika 3-pozycyjny (z samoczynnym powrotem z położenia prawego do lewego) z serii Harmony XB4 firmy Schneider Electric to metalowa, chromowana głowica przeznaczona do montażu w otworze 22 mm. Wbudowana czerwona dioda LED zapewnia wyraźną sygnalizację stanu urządzenia, a metalowa obudowa gwarantuje odporność na uderzenia i wibracje w wymagających środowiskach przemysłowych. Stopień ochrony IP66 chroni przed pyłem i strugami wody, co czyni ten napęd idealnym do aplikacji narażonych na wilgoć i zanieczyszczenia.

• Metalowa obudowa chromowana: odporna na uszkodzenia mechaniczne i wibracje – sprawdza się w wymagających aplikacjach narażonych na fizyczne obciążenia.
• Wbudowana dioda LED (czerwona): wyraźnie wskazuje status urządzenia, widoczna z daleka nawet przy słabym oświetleniu.
• Stopień ochrony IP66: szczelność na pył i silne strumienie wody – pozwala na pracę w trudnych warunkach atmosferycznych i przemysłowych.
• Montaż w otworze 22 mm: kompatybilność z istniejącymi instalacjami i modułowa konstrukcja ułatwiająca serwis i modernizację.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie zarówno w mroźnych halach, jak i w gorącym otoczeniu maszyn.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN, co potwierdza certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i możliwość stosowania w instalacjach przemysłowych zgodnych z obowiązującymi przepisami.

Zastosowanie

Napęd przełącznika Harmony XB4 ZB4BK1443 stanowi element sterowniczy i sygnalizacyjny w układach automatyki przemysłowej. Dzięki wytrzymałej konstrukcji i wysokiej szczelności doskonale sprawdza się w ciężkich warunkach produkcyjnych.

• Sterowanie maszynami i urządzeniami w warunkach dużej wilgotności, zapylenia lub występowania strug wody (np. linie produkcyjne przemysłu spożywczego, chemicznego).
• Impulsowe załączanie/wyłączanie odbiorników poprzez połączenie z blokami stykowymi serii XB4 (np. styczniki, przekaźniki, wejścia PLC).
• Sygnalizacja stanu pracy urządzenia za pomocą wbudowanego LED – czytelna nawet z oddali.
• Zastosowania w środowiskach wymagających wysokiej higieny (otwory o gładkich powierzchniach, łatwe do czyszczenia – okapturzony przycisk).

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączaniem napędu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektrycznych). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Głowicę montuje się w otworze o średnicy 22 mm na szafie sterowniczej lub płycie czołowej. Mocowanie następuje za pomocą mechanizmu zastrzaskowego – nie wymaga narzędzi. Jeśli napęd współpracuje z blokami stykowymi (np. ZB4‑BZ…), należy je zamontować zgodnie z instrukcją producenta. Moment dokręcania połączeń śrubowych (jeśli występują) oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną lub katalogiem serii Harmony XB4.

FAQ

• Czy w zestawie znajdują się bloki stykowe? Nie, napęd ZB4BK1443 jest samodzielną głowicą (aktuator) bez styków. Bloki stykowe (np. zwierny/rozłączny) należy dokupić osobno w zależności od wymaganej funkcji.
• Jaki stopień ochrony ma ten napęd? Deklarowany stopień ochrony to IP66, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed silnymi strumieniami wody. Idealnie nadaje się do pracy w trudnych warunkach.
• Czy dioda LED jest wymienna? Czy wymaga osobnego zasilania? Dioda LED jest wbudowana na stałe w głowicę. Nie podano specyfikacji napięcia ani prądu LED – w celu prawidłowego podłączenia należy skorzystać z dokumentacji technicznej serii Harmony XB4. W typowych aplikacjach współpracuje z modułami LED pod napięcie stałe lub zmienne (np. 24V AC/DC, 230V AC) za pośrednictwem odpowiedniego bloku podświetlającego.
