Napęd przełącznika 2-pozycyjny zielony stabilny krótkie metalowy Harmony XB4 | ZB4BD203 Schneider Electric

Opis i Kluczowe Cechy

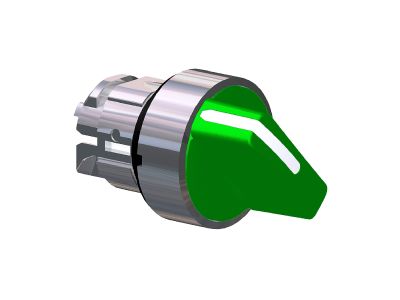

Napęd przełącznika 2-pozycyjny Schneider Electric Harmony XB4 o symbolu ZB4BD203 to metalowy element czołowy w kolorze zielonym z krótkim uchwytem, przeznaczony do montażu w otworze 22 mm. Mechanizm zapadkowy zapewnia dwa stabilne położenia, co ułatwia jednoznaczne sterowanie maszynami. Dzięki wysokiej odporności na uderzenia, wibracje oraz szerokiemu zakresowi temperatur nadaje się do najbardziej wymagających zastosowań przemysłowych.

• Metalowa obudowa z chromowanym wykończeniem: zapewnia wytrzymałość mechaniczną i odporność na korozję w środowiskach narażonych na uszkodzenia fizyczne oraz wibracje.
• Stopień ochrony IP69K (oraz IP66, IP67, Type 4X): gwarantuje odporność na pył, strumienie wody pod wysokim ciśnieniem i zanurzenie – idealne do mycia CIP oraz pracy w ekstremalnych warunkach.
• Szeroki zakres temperatur pracy od -40°C do 70°C: umożliwia niezawodne działanie w klimacie zimnym i gorącym, bez ryzyka uszkodzenia mechanizmu.
• 2 stabilne położenia z mechanizmem zapadkowym: pozwala na precyzyjne, jednoznaczne ustawienie trybu pracy maszyny, eliminując przypadkowe przełączenia.
• Montaż w otworze Ø22 mm: zgodność z powszechnie stosowanym standardem, co ułatwia integrację z istniejącymi panelami sterowniczymi.

Zgodność z Normami

Napęd przełącznika Harmony XB4 ZB4BD203 spełnia międzynarodowe wymagania jakości i bezpieczeństwa, potwierdzone certyfikatami morskim (Marine) oraz stopniami ochrony IP66, IP67, IP69K i Type 4X (UL). Brak numerów norm w dostarczonej dokumentacji – produkt jest zgodny z ogólnymi dyrektywami UE i posiada oznaczenie CE.

Zastosowanie

Napęd przełącznika 2-pozycyjny znajduje zastosowanie w przemyśle, automatyce budynkowej i maszynach, gdzie wymagane jest niezawodne, odporne na warunki zewnętrzne sterowanie. Dzięki metalowej obudowie i wysokiej szczelności sprawdza się w aplikacjach narażonych na wilgoć, kurz, uderzenia oraz mycie ciśnieniowe.

• Sterowanie trybami pracy maszyn (np. praca / postój) w środowiskach przemysłowych.
• Wydawanie impulsów do styczników, przekaźników lub PLC w systemach automatyki.
• Sygnalizacja stanu urządzeń w panelach operatorskich na halach produkcyjnych.
• Zastosowania w przemyśle spożywczym, chemicznym i innych, gdzie wymagana jest odporność na częste mycie CIP.

Wskazówki Montażowe

Montaż napędu przełącznika ZB4BD203 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie. Element montuje się w otworze o średnicy 22 mm w panelu. Moment dokręcania nakrętki mocującej należy dobierać zgodnie z dokumentacją producenta. Przewody przyłączeniowe dobiera się do prądu znamionowego danego zestawu styków (napęd nie zawiera styków – należy dobrać odpowiednią jednostkę łącznikową z serii Harmony XB4). Produkt nie wymaga dodatkowego okablowania.

FAQ

• Czy napęd przełącznika jest podświetlany? Nie, napęd ZB4BD203 nie posiada wbudowanego podświetlenia. W celu uzyskania sygnalizacji świetlnej należy zastosować odpowiednią główkę z diodą LED lub lampką (np. serii XB4 z podświetleniem).
• Jaki jest stopień ochrony? Produkt posiada stopień ochrony IP69K (odporny na pył i strumienie wody pod wysokim ciśnieniem) oraz IP66, IP67 i Type 4X. Oznacza to, że nadaje się do pracy w wilgotnych, zakurzonych środowiskach oraz do mycia ciśnieniowego.
• Czy napęd ma mechanizm zapadkowy? Tak, przełącznik 2-pozycyjny jest wyposażony w mechanizm zapadkowy, który utrzymuje wybraną pozycję (stabilny) – nie jest to funkcja chwilowa. Idealny do jednoznacznego ustawienia trybu pracy.
