Napęd przełącznika 2-pozycyjny z kluczem nr 520E powrót do środka plastikowy Harmony XB5 | ZB5AG614 Schneider Electric

Opis i Kluczowe Cechy

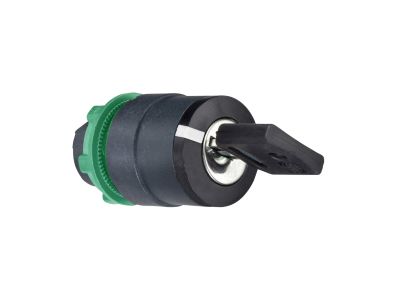

Napęd przełącznika kluczykowego Schneider Electric Harmony XB5 (symbol ZB5AG614) to 2-pozycyjny przełącznik z samoczynnym powrotem z prawego położenia do lewego, wyposażony w klucz nr 520E. Plastikowa konstrukcja oraz stopień ochrony IP69K zapewniają niezawodność w ekstremalnych warunkach pracy, natomiast szeroki zakres temperatur od -40°C do 70°C gwarantuje stabilne działanie nawet w wymagających środowiskach. Montaż odbywa się w standardowym otworze 22 mm, co ułatwia integrację z istniejącą instalacją.

• Stopień ochrony IP69K: Odporność na wnikanie pyłu oraz strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze – idealne rozwiązanie do myjni przemysłowych, zakładów spożywczych i innych agresywnych środowisk.
• Zakres temperatury pracy od -40°C do 70°C: Niezawodne działanie zarówno w mroźnych magazynach, jak i w pobliżu źródeł ciepła, bez ryzyka zablokowania mechanizmu.
• 2 pozycje z samoczynnym powrotem: Klucz wyjmowany w lewym i prawym położeniu – precyzyjne sterowanie impulsowe, np. do wyzwalania styczników lub sygnalizacji.
• Klucz nr 520E: Wysoki poziom zabezpieczenia przed niepowołanym użyciem, szczególnie w aplikacjach wymagających kontroli dostępu do funkcji maszyny.
• Montaż w otworze 22 mm: Uniwersalność i łatwa wymiana w standardowych tablicach sterowniczych – kompatybilność z szeroką gamą bloków stykowych Harmony XB5.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Napęd przełącznika kluczykowego ZB5AG614 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i odporne na warunki zewnętrzne sterowanie. Dzięki wysokiej szczelności i odporności mechanicznej znajduje zastosowanie w różnorodnych gałęziach przemysłu.

• Sterowanie maszynami w liniach produkcyjnych narażonych na wilgoć, pył i udary (obróbka drewna, cementownie).
• Przełączanie trybów pracy w myjniach automatycznych, urządzeniach spożywczych i farmaceutycznych z częstym myciem pod ciśnieniem.
• Wydawanie impulsów do styczników, przekaźników lub wejść PLC w układach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanów awaryjnych oraz blokada dostępu do funkcji serwisowych dzięki wyjmowanemu kluczowi.

Wskazówki Montażowe

Montaż i demontaż napędu przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia w całym obwodzie. Element przeznaczony jest do mocowania w otworze panelu o średnicy 22 mm – należy zastosować odpowiedni pierścień zaciskowy i dokręcić go z momentem zgodnym z dokumentacją producenta. Przekrój przewodów oraz parametry elektryczne (prąd, napięcie) dobrać do specyfikacji zastosowanego bloku stykowego (brak w zestawie). Przed montażem sprawdzić zgodność mechanizmu przełącznika z wymaganą funkcją (powrót do pozycji lewej).

FAQ

• Jaki stopień ochrony ma ten napęd przełącznika? Posiada stopień ochrony IP69K, co oznacza całkowitą odporność na kurz oraz działanie strumieni wody o wysokim ciśnieniu i temperaturze – idealne do mycia parowego i chemicznego.
• Czy klucz można wyjąć w obu położeniach przełącznika? Tak, klucz nr 520E jest wyjmowany zarówno w lewym, jak i prawym położeniu, co umożliwia fizyczne zablokowanie urządzenia w żądanym stanie.
• Do jakich bloków stykowych pasuje ten napęd? Przeznaczony jest do standardowych bloków stykowych serii Harmony XB5 (montaż w otworze 22 mm). Bloki stykowe należy zamówić oddzielnie – dostępne są w wersjach NO, NC, podświetlane i inne.
