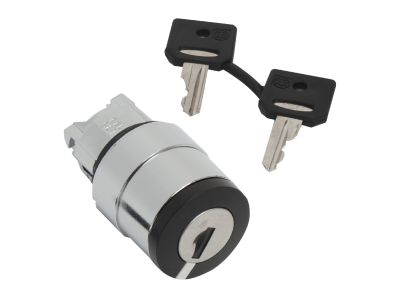

Napęd przełącznika 2-pozycyjny Fi-22mm z kluczem samopowrotny 3131A okrągły metalowy Harmony XB4 | ZB4BG620 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika kluczykowego Schneider Electric Harmony XB4 (symbol ZB4BG620) to 2-pozycyjny element sterowniczy z samoczynnym powrotem, przeznaczony do montażu w otworze 22 mm. Wykonany w chromowanej obudowie metalowej, zapewnia trwałość i estetykę. Dzięki stopniowi ochrony IP69K sprawdza się w najbardziej wymagających warunkach przemysłowych.

• 2-pozycyjny z samoczynnym powrotem: Umożliwia chwilowe przełączenie z prawego do lewego położenia – idealne do sterowania impulsowego maszynami.
• Klucz 3131A wyjmowany w lewym położeniu: Zwiększa bezpieczeństwo – klucz można wyjąć tylko w pozycji spoczynkowej, uniemożliwiając przypadkowe uruchomienie.
• Stopień ochrony IP69K: Odporność na kurz, wodę oraz mycie pod wysokim ciśnieniem – niezawodność w trudnych warunkach (np. przemysł spożywczy).
• Szeroki zakres temperatur pracy od -40°C do 70°C: Gwarantuje funkcjonalność w ekstremalnych temperaturach otoczenia.
• Kompatybilność z otworem 22 mm: Łatwy montaż w standardowych panelach i puszkach, zgodność z istniejącą instalacją.

Zgodność z Normami

Napęd przełącznika został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Jako element serii Harmony XB4 spełnia standardy jakości Schneider Electric.

Zastosowanie

Napęd przełącznika kluczykowego ZB4BG620 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie awaryjne, wybór trybów pracy lub autoryzacja dostępu. Sprawdza się jako element sterowania maszynami w przemyśle.

• Sterowanie impulsowe styczników, przekaźników i układów PLC w szafach sterowniczych.
• Wyłącznik bezpieczeństwa z funkcją klucza – klucz wyjmowany w pozycji wyjściowej uniemożliwia nieuprawniony restart.
• Panel operatorski maszyn wymagających wysokiej ochrony IP69K (mycie ciśnieniowe, zapylenie).
• Automatyka budynkowa i instalacje specjalne (np. bramy, windy) – sterowanie dwupozycyjne z samopowrotem.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Napęd montuje się w otworze o średnicy 22 mm w panelu lub puszce, mocując pierścieniem imadłowym. Moment dokręcania należy stosować zgodnie z dokumentacją producenta. Do kompletu należy dobrać odpowiedni blok stykowy (np. ZB4BZ...). Przewody łączeniowe należy dobierać do prądu obciążenia.

FAQ

• Czy przełącznik jest podświetlany? Nie, napęd ZB4BG620 nie posiada opcji podświetlenia. Do sygnalizacji świetlnej należy zastosować głowice z lampką LED.
• Jaki stopień ochrony ma ten napęd? Stopień ochrony wynosi IP69K, co oznacza pyłoszczelność i odporność na strumień wody pod wysokim ciśnieniem – idealny do mycia w przemyśle spożywczym i oczyszczalniach.
• Czy klucz jest wyjmowany we wszystkich położeniach? Nie, klucz można wyjąć tylko w lewym położeniu (pozycja spoczynkowa). W prawym położeniu klucz jest zablokowany, co uniemożliwia przypadkowe wyjęcie podczas pracy.
