Napęd przełącznika 2-pozycyjny czerwony stabilny krótkie metalowy Harmony XB4 | ZB4BD204 Schneider Electric

Opis i Kluczowe Cechy

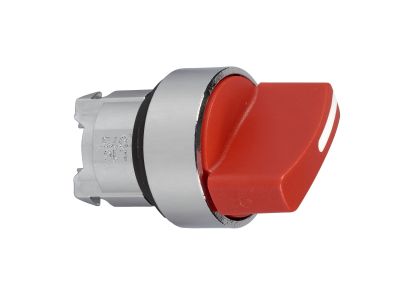

Napęd przełącznika 2-pozycyjny Schneider Electric Harmony XB4 (symbol ZB4BD204) w kolorze czerwonym z metalową, chromowaną obudową. Dzięki mechanizmowi zapadkowemu zapewnia stabilne utrzymanie wybranej pozycji, co jest kluczowe przy precyzyjnym sterowaniu maszynami. Główka przeznaczona do montażu w otworze 22 mm – kompatybilna z szeroką gamą modułów stykowych serii Harmony XB4.

• Stopień ochrony IP69K: pełna odporność na kurz, wodę oraz mycie pod wysokim ciśnieniem – idealne rozwiązanie dla aplikacji w przemyśle spożywczym, chemicznym i innych wymagających środowiskach.
• Metalowa obudowa: chromowane wykończenie i konstrukcja odporna na uderzenia oraz wibracje, co gwarantuje długotrwałą niezawodność w trudnych warunkach przemysłowych.
• 2-pozycyjny napęd z mechanizmem zapadkowym: wyraźnie definiowane położenia (np. ON/OFF) bez możliwości przypadkowego przesunięcia – zwiększa bezpieczeństwo i ergonomię pracy.
• Szeroki zakres temperatur pracy: od -40°C do 70°C pozwala na stosowanie w instalacjach zewnętrznych, chłodniach czy gorących halach produkcyjnych.
• Certyfikaty i zgodność: posiada certyfikaty Marine, Type 4X oraz stopnie ochrony IP66, IP67, IP69 i IP69K – potwierdzona przydatność w aplikacjach morskich i odporność na ekstremalne warunki.

Zgodność z Normami

Napęd przełącznika ZB4BD204 spełnia międzynarodowe standardy jakości i bezpieczeństwa, co potwierdzają certyfikaty: Marine (zastosowania morskie), Type 4X (odporność na korozję, wodę i kurz) oraz klasy ochrony IP66, IP67, IP69, IP69K. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami UE. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Napęd przełącznika Harmony XB4 został zaprojektowany jako element sterowniczy w maszynach i instalacjach przemysłowych, szczególnie tam, gdzie wymagana jest wysoka wytrzymałość mechaniczna i ochrona przed wilgocią.

• Sterowanie trybami pracy maszyn (np. wybór cyklu automatycznego/ręcznego) w przemyśle spożywczym, napojowym i chemicznym.
• Impulsy dla styczników, przekaźników lub wejść PLC w układach automatyki budynkowej i przemysłowej.
• Sygnalizacja i przełączanie funkcji w trudnych warunkach środowiskowych (mycie ciśnieniowe, obciążenia mechaniczne).
• Aplikacje morskie – zastosowania na statkach i platformach wiertniczych dzięki certyfikatowi Marine.

Wskazówki Montażowe

Montaż napędu przełącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Główka mocowana jest w otworze o średnicy 22 mm na panelu lub puszce. Do kompletacji wymagane są osobne moduły stykowe (np. ZB4BZ…). Przekrój przewodów oraz moment dokręcania należy dobrać zgodnie z dokumentacją techniczną producenta. Nie używać nadmiernej siły podczas montażu – mechanizm zapadkowy może ulec uszkodzeniu.

FAQ

• Czy napęd jest podświetlany? Nie, model ZB4BD204 to wersja bez podświetlenia. Do uzyskania funkcji sygnalizacji świetlnej należy zastosować główkę z modułem LED (np. ZB4BVM…).
• Jaki stopień ochrony ma ten napęd? Deklarowany stopień ochrony to IP69K, co oznacza całkowitą pyłoszczelność oraz odporność na działanie wody pod wysokim ciśnieniem (mycie ciśnieniowe). Dodatkowo spełnia wymogi IP66, IP67, IP69 oraz Type 4X.
• Czy tryb pracy styku jest określony przez ten napęd? Nie – napęd pełni funkcję mechaniczną (wybór pozycji). Rodzaj i tryb pracy styków (np. NO/NC, impulsowy) zależą od użytego modułu stykowego (sprzedawanego osobno).
