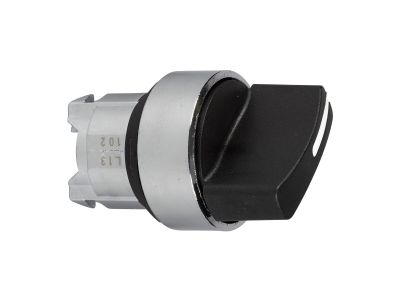

Napęd przełącznika 2-pozycyjny czarny z samopowrotem, Harmony XB4 | ZB4BD4 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika 2-pozycyjnego z serii Harmony XB4 o numerze katalogowym ZB4BD4 to profesjonalne rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się czarnym, standardowym uchwytem o ergonomicznym kształcie, który zapewnia pewny chwyt i precyzyjną obsługę nawet w rękawicach roboczych. Kluczową funkcjonalnością jest mechanizm samopowrotu (sprężyna powrotna) działający z pozycji prawej do lewej, co pozwala na chwilowe załączenie sygnału lub zmianę trybu pracy maszyny bez konieczności ręcznego resetowania pozycji.

Konstrukcja oparta na chromowanej metalowej ramce gwarantuje najwyższą odporność mechaniczną, co jest niezbędne w wymagających środowiskach przemysłowych. Dzięki zastosowaniu zaawansowanych uszczelnień, napęd osiąga stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Urządzenie jest również odporne na uderzenia i wibracje, co znacząco wydłuża jego żywotność w pobliżu ciężkich maszyn produkcyjnych.

• Średnica montażowa: Standardowe 22 mm, zapewniające pełną kompatybilność z istniejącymi pulpitami sterowniczymi.
• Materiał ramki: Wytrzymały chromowany metal odporny na korozję i uszkodzenia mechaniczne.
• Mechanizm: 2-pozycyjny ze sprężyną powrotną (samopowrót z prawej do lewej).
• Zakres temperatur: Szerokie spektrum pracy od -40°C do aż 70°C.
• Wytrzymałość: Wysoka odporność na trudne warunki środowiskowe potwierdzona certyfikatem Typ 4X.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co umożliwia jego montaż na jednostkach pływających oraz w instalacjach offshore. Zgodność z normami IP66, IP67, IP69 oraz IP69K gwarantuje niezawodność w sektorze spożywczym i chemicznym, gdzie wymagane jest częste mycie urządzeń. Dodatkowo, certyfikat Typ 4X potwierdza odporność na korozję i ekstremalne warunki atmosferyczne.

Zastosowanie

Dzięki swojej modularnej budowie i wyjątkowej trwałości, napęd ZB4BD4 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł maszynowy (OEM): Sterowanie trybami pracy maszyn, rozruch chwilowy, sterowanie kierunkiem ruchu.
• Sektor spożywczy i farmaceutyczny: Dzięki wysokiej klasie szczelności IP69K, napęd może być stosowany w strefach wymagających rygorystycznej higieny.
• Energetyka i automatyka budynkowa: Wykorzystywany w rozdzielnicach elektrycznych do przełączania obwodów sterowniczych.
• Transport i przemysł morski: Odporność na wibracje i trudne warunki korozyjne czyni go idealnym do pulpitów sterowniczych na statkach.

Wskazówki Montażowe

Instalacja napędu Harmony XB4 jest intuicyjna i szybka dzięki modularnej konstrukcji. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22,5 mm. Metalowy pierścień mocujący zapewnia stabilne osadzenie w panelu, eliminując ryzyko poluzowania się pod wpływem drgań. Zaleca się stosowanie dedykowanych korpusów i styków z serii ZB4, co pozwala na elastyczną konfigurację układu styków (NO/NC) w zależności od potrzeb projektu. Podczas montażu w trudnych warunkach należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP.

FAQ

• Czy napęd zawiera w zestawie styki pomocnicze? Nie, produkt ZB4BD4 to sam napęd (główka). Aby uzyskać kompletny przełącznik, należy dokupić odpowiedni korpus z blokiem styków.
• Co oznacza stopień ochrony IP69K? Jest to najwyższa klasa ochrony, która zapewnia, że urządzenie jest odporne na silne strumienie wody pod wysokim ciśnieniem (80-100 bar) i w wysokiej temperaturze (do +80°C).
• Czy przełącznik pozostaje w pozycji prawej po przekręceniu? Nie, ten model posiada sprężynę powrotną, co oznacza, że po puszczeniu uchwytu automatycznie wraca on z pozycji prawej do pozycji lewej.
• Czy można go stosować na zewnątrz budynków? Tak, dzięki szerokiemu zakresowi temperatur (-40°C do 70°C) oraz odporności na promieniowanie UV i korozję, napęd doskonale sprawdza się w instalacjach zewnętrznych.
