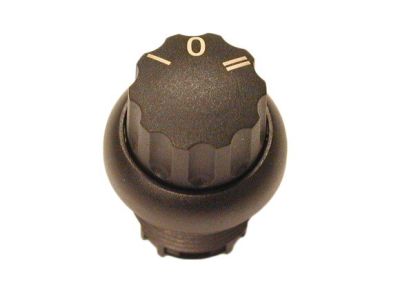

Napęd przełącznika 2 położenia,z opisem M22S-W3 RMQ-Titan M22 | 216862 Eaton

Alternatywny kod produktu: M22S-W3

Opis i Kluczowe Cechy

Napęd przełącznika 2 położenia (z możliwością konfiguracji jako 3-położeniowy) z serii RMQ-Titan, oznaczony symbolem M22S-W3 (nr kat. 216862), przeznaczony do pracy w trudnych warunkach przemysłowych. Oferuje 3 położenia z funkcją samopowrotu, co zapewnia precyzyjne sterowanie cyklem pracy bez ryzyka pozostawienia w stanie aktywnym. Stopień ochrony IP66 gwarantuje odporność na kurz i silne strumienie wody, a podłączenie do magistrali SmartWire-DT umożliwia łatwą integrację z rozproszonymi systemami sterowania.

• 3 położenia z samopowrotem: Automatyczny powrót do pozycji spoczynkowej po zwolnieniu – zwiększa bezpieczeństwo operatora i zapobiega przypadkowemu pozostawieniu obwodu w stanie załączenia.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody – umożliwia montaż w strefach mycia, na zewnątrz oraz w środowiskach zapylonych.
• Podłączenie do SmartWire-DT (z przyłączami SWD-RMQ): Redukuje okablowanie i upraszcza diagnostykę – idealne do nowoczesnych instalacji automatyki przemysłowej (PLC, sterowniki).
• Pierścień czołowy czarny: Wysoka odporność mechaniczna i estetyczny wygląd – dopasowany do standardowych obudów aparatury modułowej.
• Zgodność z IEC/EN 60947 oraz VDE 0660: Gwarancja bezpieczeństwa i niezawodności w instalacjach przemysłowych zgodnych z normami europejskimi.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej. Posiada certyfikat CE.

Zastosowanie

Napęd przełącznika M22S-W3 sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne, ręczne sterowanie z automatycznym powrotem. Dzięki połączeniu z SmartWire-DT doskonale współpracuje z systemami PLC oraz rozproszonymi jednostkami sterującymi.

• Sterowanie pracą maszyn i urządzeń produkcyjnych (start/stop/rewers) z funkcją samopowrotu jako przycisk bezpieczeństwa.
• Impulsowe wyzwalanie styczników, przekaźników oraz wejść cyfrowych PLC – idealne w aplikacjach sekwencyjnych.
• Sygnalizacja stanu w tablicach synoptycznych i pulpitach operatorskich (z możliwością zabudowy w obudowach IP66).
• Automatyka budynkowa – sterowanie oświetleniem, bramami, roletami w strefach o podwyższonej wilgotności lub zapyleniu.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Napęd przeznaczony jest do mocowania na panelu o grubości do 6 mm (otwór montażowy Ø 22,3 mm) – nie wymaga szyny TH35. Maksymalny moment dokręcania pierścienia czołowego oraz przyłączy elektrycznych należy sprawdzić w dokumentacji producenta. Przekrój przewodów dostosować do spodziewanego prądu obciążenia (szczegóły w karcie katalogowej styków współpracujących). W przypadku stosowania z modułami SmartWire-DT postępować zgodnie z instrukcją podłączenia magistrali.

FAQ

• Czy przełącznik jest podświetlany? Nie – model M22S-W3 nie zawiera wewnętrznego źródła światła. Opcjonalne podświetlenie można zrealizować poprzez dodanie modułu LED (np. M22-LED) w odpowiednim gnieździe, jeśli przewidziano w konfiguracji styków.
• Jaki jest stopień ochrony przedniej części? Deklarowany stopień ochrony wynosi IP66 – produkt jest pyłoszczelny i odporny na silne strumienie wody, co potwierdza norma IEC/EN 60947.
• Czy to urządzenie działa jako przełącznik 2- czy 3-położeniowy? W standardowej konfiguracji posiada 3 położenia z samopowrotem (środkowe położenie spoczynkowe). Istnieje możliwość zmiany zachowania za pomocą elementów kodujących M22-XC-Y oraz mostka popychacza dla styku środkowego – szczegóły w instrukcji.
