Napęd przełącznika 2 położenia, z opisem, M22-WR RMQ-Titan M22 | 216855 Eaton

Alternatywny kod produktu: M22-WR

Opis i Kluczowe Cechy

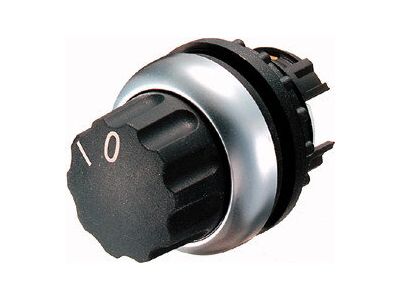

Przełącznik wybierakowy 2-położeniowy z serii RMQ-Titan, symbol M22-WR (nr kat. 216855), wyposażony w główkę obrotową bez samopowrotu i pierścień czołowy w kolorze tytan. Stopień ochrony IP66 umożliwia pracę w trudnych warunkach środowiskowych, a możliwość podłączenia do systemu SmartWire-DT za pomocą przyłączy SWD-RMQ zapewnia nowoczesną komunikację w automatyce. Wymiary części przedniej 29,7 mm pasują do standardowych otworów montażowych.

• Główka obrotowa bez samopowrotu: Utrzymuje wybrane położenie bez konieczności ciągłego naciskania – idealne do trwałego załączania lub wyłączania obwodów sterowniczych.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strugami wody, co pozwala na stosowanie w warunkach przemysłowych i zewnętrznych.
• Pierścień czołowy tytan: Elegancki wygląd oraz wysoka odporność na korozję i uszkodzenia mechaniczne.
• Podłączanie do SmartWire-DT: Umożliwia integrację z cyfrowym systemem komunikacyjnym – redukcja okablowania i łatwiejsza diagnostyka.
• Możliwość zmiany funkcji zatrzymania/powracania: Za pomocą elementów kodujących M22-XC-Y można dostosować tryb pracy (chwilowy lub podtrzymany) do potrzeb aplikacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, potwierdzając bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Napęd przełącznika 2-położeniowego RMQ-Titan M22-WR znajduje zastosowanie w systemach sterowania maszynami, urządzeniami przemysłowymi oraz w automatyce budynkowej. Dzięki wysokiemu stopniowi ochrony sprawdza się również w środowiskach wilgotnych i zapylonych.

• Sterowanie włącz/wyłącz w obwodach pomocniczych maszyn i urządzeń.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w aplikacjach wymagających trwałego wyboru stanu.
• Praca w systemach SmartWire-DT jako element interfejsu operatora z komunikacją cyfrową.
• Zastosowanie w obiektach zewnętrznych (np. bramy, oświetlenie) dzięki odporności na warunki atmosferyczne IP66.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Napęd montuje się na szynie TH35 (DIN) lub w płycie czołowej z odpowiednim wycięciem (średnica 22,3 mm typowa dla serii RMQ-Titan). Podłączenie do SmartWire-DT realizuje się za pomocą przyłączy SWD-RMQ zgodnie z dokumentacją producenta. Momenty dokręcania oraz przekroje przewodów należy dobrać zgodnie z instrukcją montażu. Zaleca się stosowanie elementów kodujących M22-XC-Y do konfiguracji trybu pracy, jeśli wymagana jest funkcja powracania.

FAQ

• Jaki stopień ochrony ma ten napęd przełącznika? Napęd posiada stopień ochrony IP66, co oznacza pełną pyłoszczelność oraz ochronę przed silnymi strugami wody, umożliwiając pracę w trudnych warunkach przemysłowych i na zewnątrz budynków.
• Czy napęd ma podświetlenie LED? W danych produktu nie przewidziano opcji podświetlenia. Napęd M22-WR dostarczany jest bez elementów świetlnych; w razie potrzeby można zastosować oddzielne moduły LED z serii RMQ-Titan (należy sprawdzić kompatybilność).
• Czy można zmienić tryb pracy przełącznika z podtrzymanego na chwilowy? Tak, za pomocą elementów kodujących M22-XC-Y można zmienić funkcję zatrzymania/powracania styku. Domyślnie napęd pracuje w trybie bez samopowrotu (podtrzymanie), ale istnieje możliwość modyfikacji.
