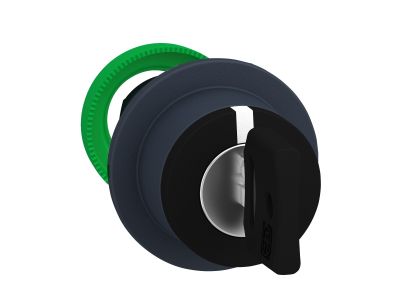

NAPĘD PRZEŁĄCZNIK PIÓRKOWY CZARNY 3 POZ | ZB5FG04D Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika piórkowego w konfiguracji 3-położeniowej, w kolorze czarnym, oznaczony symbolem ZB5FG04D. Stanowi element sterowniczy do montażu w panelach operatorskich, umożliwiający wybór jednego z trzech stanów pracy. Jego uniwersalna forma i kompaktowa budowa ułatwiają integrację w układach automatyki.

• Trzy położenia robocze: pozwalają na wybór między trzema trybami pracy urządzenia, co zwiększa elastyczność sterowania w aplikacjach przemysłowych i budynkowych.
• Kolor czarny: neutralny wygląd dopasowuje się do estetyki większości paneli operatorskich, zapewniając spójny wygląd instalacji.
• Symbol ZB5FG04D: oznaczenie zgodne z serią komponentów sterowniczych, co gwarantuje kompatybilność z dedykowanymi obudowami i akcesoriami montażowymi.
• Konstrukcja piórkowa (dźwigienkowa): intuicyjna obsługa nawet w rękawicach ochronnych, zwiększa komfort pracy operatora.
• Gotowy do montażu w standardowym wycięciu panelu: ułatwia szybką instalację bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zastosowane materiały oraz konstrukcja zapewniają niezawodne działanie w warunkach przemysłowych, zgodnie z ogólnymi standardami dla aparatury sterowniczej.

Zastosowanie

Napęd przełącznika piórkowego ZB5FG04D znajduje zastosowanie wszędzie tam, gdzie konieczne jest ręczne wybieranie jednego z trzech stanów pracy. Sprawdza się zarówno w szafach sterowniczych, jak i na pulpitach operatorskich.

• Sterowanie maszynami i urządzeniami produkcyjnymi – wybór trybu pracy (automatyczny / ręczny / wyłączony).
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC – przy odpowiednim doborze bloków styków.
• Automatyka budynkowa – przełączanie funkcji oświetlenia, rolet, wentylacji (np. góra / stop / dół).
• Sygnalizacja stanów – jako element panelu do potwierdzania wyboru przez operatora.

Wskazówki Montażowe

Montaż i podłączenie napędu przełącznika powinny być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie przeznaczone jest do montażu w wycięciu panelu (standardowy otwór Ø22 mm lub inny zgodny z dokumentacją producenta). Nie wymaga szyny TH35 – montowany jest bezpośrednio w otworze panelu. Dokręcaj elementy mocujące zgodnie z momentem podanym w karcie katalogowej. Przekroje przewodów należy dobrać do spodziewanego obciążenia, z uwzględnieniem norm instalacyjnych.

FAQ

• Czy ten napęd przełącznika jest podświetlany? W dostępnych danych nie ma informacji o podświetleniu. Należy sprawdzić specyfikację lub kartę katalogową producenta, aby potwierdzić, czy model ZB5FG04D obsługuje moduły LED.
• Jaki stopień ochrony ma ten element? Stopień ochrony nie został podany w danych wejściowych. Dla standardowych elementów sterowniczych montowanych na panelu typowym zakresem jest IP20 (od strony zacisków) i wyższy (np. IP66) od strony czołowej – jednak dokładną wartość należy zweryfikować w dokumentacji.
• Czy przełącznik ma styki zwierne czy rozwierne? Sam napęd przełącznika nie zawiera styków – jest to element mechaniczny (dźwigienka). Styki realizowane są przez osobne bloki styków (np. ZB5AZ…). Tryb pracy styku (NO/NC) zależy od zastosowanego bloku. W przypadku modelu ZB5FG04D należy dobrać odpowiednie moduły styków zgodnie z potrzebami aplikacji.
