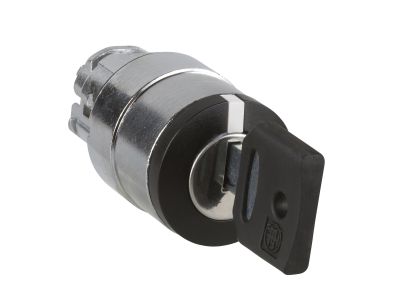

Napęd Przełącznik KLUCZ. 3 POŁO. STAB. - COMA | ZB4BG0F022 Schneider Electric

Opis i Kluczowe Cechy

Napęd przełącznika kluczowego COMA o oznaczeniu ZB4BG0F022 to rozwiązanie umożliwiające bezpieczne i jednoznaczne sterowanie w trzech stabilnych położeniach. Przeznaczony do stosowania w obwodach sterowniczych, gdzie wymagane jest ograniczenie dostępu do funkcji przełączania – obsługa wyłącznie za pomocą klucza eliminuje przypadkowe przełączenia. Konstrukcja z mechanicznym zatrzaskiem zapewnia pewne utrzymanie wybranego położenia roboczego.

• 3 położenia stabilne: Każde z trzech położeń utrzymuje się bez przytrzymywania – idealne do sekwencji sterowania (np. wyłączone – załączone – cykl automatyczny).
• Obsługa kluczem: Możliwość odłączenia klucza w jednym z położeń (zależnie od wersji) zwiększa bezpieczeństwo poprzez ograniczenie dostępu osobom nieupoważnionym.
• Zatrzask mechaniczny: Pewne pozostawanie w ustawionej pozycji bez ryzyka samoczynnej zmiany stanu – kluczowe dla aplikacji, gdzie stabilność nastaw jest wymagana.
• Uniwersalny montaż: Typowy korpus przystosowany do zabudowy w rozdzielnicach (np. na szynie TH35 za pomocą adaptera) lub bezpośrednio w płycie czołowej – wymiary zgodne z standardem otworów montażowych.
• Solidne wykonanie: Produkty COMA charakteryzują się trwałością i niezawodnością w warunkach przemysłowych – przełącznik zaprojektowany do długotrwałej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczne użytkowanie. (Szczegółowe numery norm dostępne w karcie katalogowej na życzenie).

Zastosowanie

Przełącznik kluczowy COMA ZB4BG0F022 sprawdza się wszędzie tam, gdzie potrzebne jest wyraźne i zabezpieczone przed nieautoryzowanym dostępem przełączanie między trzema stanami pracy.

• Sterowanie trybem pracy maszyn (np. ręczny / automatyczny / wyłączony).
• Wybór programu pracy w urządzeniach przemysłowych (linie produkcyjne, obrabiarki).
• Przełączanie źródeł sygnału lub odbiorników w systemach automatyki budynkowej (np. oświetlenie awaryjne / normalne / wyłączone).
• Impulsowe lub ciągłe sterowanie stycznikami, przekaźnikami lub wejściami PLC – w zależności od podłączonych styków.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocuje się w standardowym otworze panelowym (średnica np. 22 mm lub 30 mm – sprawdź instrukcję) lub na szynie TH35 przy użyciu dedykowanego adaptera. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową styków (dane w dokumentacji technicznej). Moment dokręcania śrub zaciskowych stosować zgodnie z zaleceniami producenta – zbyt silne dokręcenie może uszkodzić obudowę.

FAQ

• Czy przełącznik posiada podświetlenie? W podstawowej wersji (ZB4BG0F022) nie jest wyposażony w elementy świetlne. W razie potrzeby podświetlenia należy dobrać moduł z diodą LED lub lampką (sprawdź kompatybilność z serią ZB4).
• Jaki stopień ochrony IP ma ten przełącznik? Producent nie podał wprost stopnia ochrony w nazwie. Typowo aparatura tego rodzaju posiada IP20 w stanie zamontowanym w rozdzielnicy – szczegółowe dane należy sprawdzić w karcie katalogowej produktu.
• Co oznacza „3 położenia stabilne”? Każde z trzech położeń jest zatrzaskowe – po ustawieniu kluczem i zwolnieniu, przełącznik pozostaje w danej pozycji bez konieczności przytrzymywania. Aby zmienić stan, należy ponownie obrócić klucz.
