Napęd przełącz. SIRIUS ACT fi22 metal połysk,piórkowy (I O II) podśw. czarno-czerwony | 3SU1052-2BL20-0AA0 Siemens

Alternatywny kod produktu: 3SU10522BL200AA0

Opis i Kluczowe Cechy

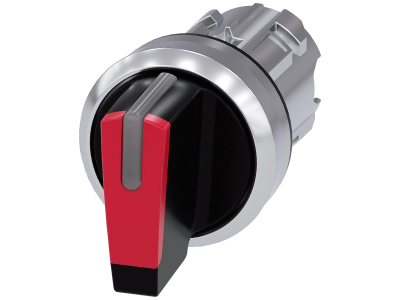

Napęd przełącznika SIRIUS ACT (symbol 3SU1052-2BL20-0AA0) firmy Siemens to metalowy element sterowniczy do montażu w otworze o średnicy 22 mm. Wyposażony w dźwignię piórkową z trzema pozycjami (I-O-II) oraz podświetlenie czarno-czerwone, zapewnia wyraźną sygnalizację stanu pracy i pewną obsługę w wymagających środowiskach przemysłowych.

• Średnica otworu 22 mm (fi22): uniwersalny wymiar montażowy, zgodny z międzynarodowymi standardami aparatury sterowniczej, ułatwia integrację z panelami operatorskimi i rozdzielnicami.
• Metalowy połysk (materiał metal): podwyższona odporność na uszkodzenia mechaniczne i korozję, dłuższa żywotność w trudnych warunkach eksploatacji.
• Dźwignia piórkowa z funkcją I-O-II: trzy stabilne pozycje przełączania – załącz, wyłącz, drugi tor – umożliwiają sterowanie pracą urządzeń w trybie ręcznym z jednoznaczną informacją o stanie.
• Podświetlenie czarno-czerwone: diody LED w kolorze czarnym (wyłączony) i czerwonym (włączony) zapewniają czytelną sygnalizację nawet z odległości, co zwiększa bezpieczeństwo obsługi.
• Kompatybilność z systemem SIRIUS ACT: napęd współpracuje z modułami styków 3SU1 (np. 3SU1400-...), umożliwiając elastyczne konfigurowanie obwodów sterowania (NO/NC, podświetlenie).

Zgodność z Normami

Produkt należy do zintegrowanego systemu aparatury sterowniczej Siemens SIRIUS ACT, zaprojektowanego zgodnie z obowiązującymi normami europejskimi i posiadającego certyfikację CE. Jego konstrukcja spełnia wymagania stawiane elementom sterowniczym w instalacjach przemysłowych i budynkowych.

Zastosowanie

Napęd przełącznika SIRIUS ACT (3SU1052-2BL20-0AA0) stosuje się w szafach sterowniczych, pulpitach operatorskich oraz rozdzielnicach, gdzie konieczne jest ręczne przełączanie obwodów sterowania z wyraźną sygnalizacją stanu.

• Ręczne wyłączanie i załączanie maszyn oraz urządzeń produkcyjnych w trybie lokalnym.
• Sterowanie pracą styczników, przekaźników lub wejść PLC w pozycjach I i II (np. przełączanie między dwoma trybami pracy).
• Sygnalizacja stanu pracy (np. czerwona dioda = załączono, czarna = wyłączono) na panelach operatorskich.
• Zabezpieczenie przed przypadkowym uruchomieniem poprzez jednoznaczne położenie dźwigni – wymagane w aplikacjach z wymogiem bezpieczeństwa funkcjonalnego.

Wskazówki Montażowe

Montaż i podłączanie napędu przełącznika SIRIUS ACT powinien wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element montuje się w otworze o średnicy 22 mm w płycie czołowej lub drzwiach rozdzielnicy. Mocowanie odbywa się za pomocą pierścienia zaciskowego – moment dokręcania należy stosować zgodnie z dokumentacją techniczną producenta. Przekroje przewodów oraz parametry styków (jeśli stosowany jest moduł styków) muszą być dobrane do prądu obciążenia zgodnie z obowiązującymi przepisami.

FAQ

• Czy podświetlenie jest wymienne? Czy diody można wymienić na inne kolory? W napędzie 3SU1052-2BL20-0AA0 podświetlenie stanowi integralną część modułu. Kolory (czarny w pozycji 0, czerwony w pozycji I/II) są fabrycznie ustawione i nie przewiduje się ich wymiany. W przypadku potrzeby innych kolorów należy dobrać odpowiedni wariant z serii SIRIUS ACT.
• Jaki stopień ochrony (IP) ma ten napęd? Dane producenta nie precyzują stopnia ochrony tego konkretnego elementu. Standardowo aparatura sterownicza SIRIUS ACT montowana w rozdzielnicy charakteryzuje się IP20 od strony zacisków (po zamontowaniu modułu styków), natomiast czoło napędu może osiągać wyższe stopnie ochrony (np. IP66) przy zastosowaniu odpowiednich uszczelek – prosimy sprawdzić w dokumentacji technicznej wybranego zestawu.
• Czy napęd działa w trybie chwilowym (typu przycisk) czy w trybie przełącznika z zatrzaskiem? Dźwignia piórkowa pracuje w trybie przełącznika z przytrzymaniem (samopodtrzymanie) – każda pozycja (I, O, II) jest stabilna. Nie jest to element powrotny (chwilowy). Do realizacji funkcji przycisku chwilowego należy zastosować odpowiedni napęd SIRIUS ACT (np. przycisk płaski) oraz moduł styków.
