Napęd przełącz. SIRIUS ACT fi22 metal połysk,kluczyk. (O←I) 45° RONIS SB30, blok. w poz. O | 3SU1050-4BC01-0AA0 Siemens

Alternatywny kod produktu: 3SU10504BC010AA0

Opis i Kluczowe Cechy

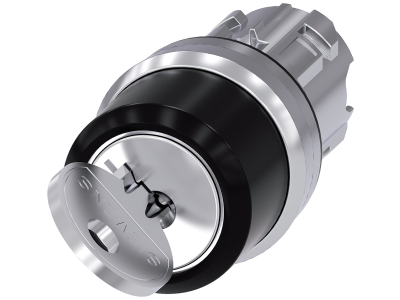

Napęd przełącznika SIRIUS ACT o symbolu 3SU1050-4BC01-0AA0 to wykonany z metalu w wykończeniu połyskliwym element czołowy z kluczykiem, kompatybilny z modułami stykowymi serii SIRIUS ACT. Wyposażony w zamek RONIS SB30 z blokadą w położeniu O (wyłączone), zapewnia fizyczne zabezpieczenie przed nieautoryzowanym załączeniem. Przeznaczony do montażu w otworze fi22 mm, z kątem obrotu 45° między położeniami O i I.

• Blokada w pozycji O: uniemożliwia przypadkowe lub nieuprawnione włączenie obwodu – kluczyk można wyjąć tylko w położeniu wyłączonym, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• System zamka RONIS SB30: dedykowany standard RONIS, pozwalający na integrację z istniejącymi systemami kluczy master key w zakładzie.
• Wykonanie metalowe, połyskliwe: trwała obudowa odporna na uszkodzenia mechaniczne, odpowiednia do pracy w środowisku przemysłowym.
• Średnica otworu montażowego 22 mm: zgodna z międzynarodowym standardem, umożliwiająca łatwy montaż w typowych panelach sterowniczych i puszkach.
• Kąt przełączania 45°: wyraźne, skokowe przejście między dwoma położeniami, zapewniające pewną haptyczną informację zwrotną.

Zgodność z Normami

Produkt należy do rodziny SIRIUS ACT, która spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Numery konkretnych norm nie zostały podane w dokumentacji technicznej – w przypadku wymagań szczegółowych zalecamy konsultację z dokumentacją systemową lub producentem.

Zastosowanie

Napęd przełącznika z blokadą kluczykową znajduje zastosowanie wszędzie tam, gdzie konieczne jest ograniczenie dostępu do funkcji załączania/wyłączania – zwłaszcza w obwodach bezpieczeństwa, maszynach i liniach produkcyjnych.

• Sterowanie odbiornikami w strefach wymagających autoryzacji – np. rozłączanie zasilania podczas serwisu.
• Impulsowe lub ciągłe przełączanie w układach z przekaźnikami/stycznikami – napęd współpracuje z modułami stykowymi SIRIUS ACT (zamawianymi osobno).
• Sygnalizacja stanów (za pomocą dodatkowych modułów świetlnych) w szafach sterowniczych.
• Automatyka budynkowa – w systemach kontroli dostępu do pomieszczeń technicznych.

Wskazówki Montażowe

Montaż napędu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Element mocuje się na panelu o grubości do ok. 6 mm w otworze fi22 mm – zabezpieczenie przed obrotem jest zintegrowane. Po zamontowaniu należy dobrać i podłączyć odpowiedni moduł stykowy (sprzedawany oddzielnie). Moment dokręcania oraz przekrój przewodów – według dokumentacji dołączonej do modułów. Szyna montażowa: TH35/DIN (jeśli wymagana przez moduł).

FAQ

• Czy napęd ma podświetlenie LED? Nie, opisywany napęd (3SU1050-4BC01-0AA0) jest elementem mechanicznym bez podświetlenia. W razie potrzeby funkcji sygnalizacji należy zastosować odpowiedni moduł świetlny z serii SIRIUS ACT.
• Jaki jest stopień ochrony (IP) tego napędu? W dostępnych danych nie podano stopnia ochrony samego napędu. Ostateczny IP całej aparatury zależy od zastosowanej obudowy oraz modułów stykowych; zalecamy sprawdzenie pełnej specyfikacji w konfiguratorze online.
• Jaki tryb pracy styku – zwierny czy rozwierny? Napęd nie zawiera styków – jest to wyłącznie element czołowy z kluczykiem. Tryb pracy (NO/NC) oraz parametry elektryczne są określone przez montowany osobno moduł stykowy (np. 3SU1400-...).
