Napęd zdalny 5ST3 Basic 230 VAC; 2 DU do wył.nadprądowy, wył. ochronnego różnicowego do 3 faz | 5ST3054 Siemens

Alternatywny kod produktu: 5ST3054

Opis i Kluczowe Cechy

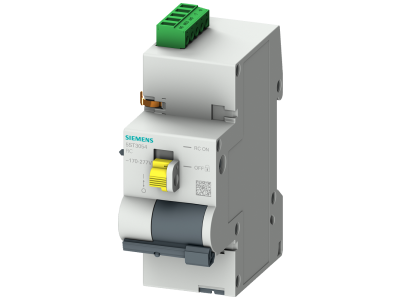

Napęd zdalny 5ST3 Basic 230 V AC (symbol 5ST3054) firmy Siemens to komponent dodatkowy przeznaczony do wyłączników nadmiarowo-prądowych i wyłączników różnicowo-nadmiarowych (RCBO) do 3 faz. Zajmuje 2 moduły jednostkowe (DU) na szynie DIN, co pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Zasilany napięciem 230 V AC, umożliwia zdalne załączanie i wyłączanie obwodów bez konieczności obsługi ręcznej.

• Napięcie zasilania 230 V AC: Dopasowanie do standardowej sieci instalacyjnej – łatwy montaż bez konieczności stosowania dodatkowych zasilaczy.
• Szerokość 2 modułów (2 DU): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, co jest istotne przy rozbudowie istniejących układów.
• Kompatybilność z wyłącznikami nadmiarowo-prądowymi i różnicowymi 3-faz: Uniwersalne zastosowanie w instalacjach trójfazowych – jeden model do różnych typów wyłączników serii SENTRON.
• Prosta technika montażu i przyłączeń: Szybki montaż na szynie TH35 oraz łatwe podłączenie przewodów skraca czas instalacji.
• Niezawodne bezpieczeństwo: Stosowana standardowo ochrona przed dotykiem zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jako element systemu SENTRON jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej i niskonapięciowego sprzętu elektrycznego. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Napęd zdalny 5ST3054 umożliwia automatyczne lub zdalne sterowanie wyłącznikami w instalacjach niskiego napięcia. Sprawdza się w systemach zarządzania energią, automatyce budynkowej oraz w układach wymagających szybkiego odłączania zasilania.

• Zdalne załączanie/wyłączanie obwodów oświetleniowych, gniazd wtyczkowych i urządzeń stałych.
• Integracja z systemami BMS (Building Management System) oraz sterownikami PLC do automatycznego odłączania odbiorników.
• Realizacja sekwencji załączania w instalacjach przemysłowych i komercyjnych (np. rozdzielnice piętrowe, szafy sterownicze).
• Współpraca z przyciskami i przełącznikami sterowniczymi jako element wykonawczy dla sygnałów impulsowych.

Wskazówki Montażowe

Montaż i podłączenie napędu zdalnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wyłącznika nadrzędnego (min. 1,5 mm² dla obwodów 16 A). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy napęd zdalny 5ST3054 posiada podświetlenie? Nie, model Basic nie jest wyposażony w podświetlenie. Służy wyłącznie do zdalnego sterowania wyłącznikami – sygnalizacja stanu wymaga zastosowania oddzielnych wskaźników.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP dla tego komponentu. Standardowo aparatura montowana w rozdzielnicy osiąga IP20, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. W przypadku eksploatacji w środowisku zapylonym lub wilgotnym należy zastosować dodatkowe obudowy.
• Jaki jest tryb pracy napędu? Napęd 5ST3 Basic działa jako siłownik elektromagnetyczny – po podaniu napięcia 230 V AC powoduje przełączenie styków wyłączników nadmiarowo-prądowych lub różnicowych w pozycję załączoną lub wyłączoną. Sterowanie odbywa się za pomocą sygnału napięciowego (impulsu) bez konieczności ręcznego przestawiania dźwigni.
