Napęd obrotowy przedłużony RHE XT1-XT3 F/P Stand. Returned | 1SDA066479R1 ABB

Opis i Kluczowe Cechy

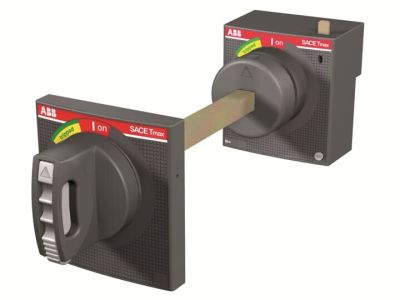

Napęd obrotowy przedłużony RHE (Rotary Handle Extended) o numerze katalogowym 1SDA066479R1 to zaawansowane akcesorium dedykowane do wyłączników kompaktowych serii SACE Tmax XT, konkretnie dla modeli XT1 oraz XT3. Jako produkt renomowanej marki ABB, napęd ten został zaprojektowany z myślą o zapewnieniu maksymalnej ergonomii oraz bezpieczeństwa obsługi aparatury łączeniowej zamontowanej wewnątrz rozdzielnic elektrycznych. Mechanizm ten umożliwia sterowanie wyłącznikiem z zewnątrz obudowy, co jest kluczowe w aplikacjach przemysłowych, gdzie bezpośredni dostęp do aparatu pod napięciem jest ograniczony ze względów bezpieczeństwa.

• Kompatybilność: Dedykowany do wyłączników Tmax XT1 (do 160A) oraz XT3 (do 250A).
• Wersja wykonania: Przeznaczony do aparatów w wersji stacjonarnej (Fixed) oraz wtykowej (Plug-in).
• Mechanizm powrotny: Funkcja "Returned" zapewnia precyzyjne pozycjonowanie rączki i jasną sygnalizację stanu styków wyłącznika.
• Trwałość: Wykonany z wysokiej jakości materiałów odpornych na trudne warunki eksploatacyjne w środowisku przemysłowym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest standardem dla serii Tmax XT. Napęd został zaprojektowany zgodnie z normą IEC 60947-2, co gwarantuje pełną integrację z wyłącznikami kompaktowymi ABB. Zastosowanie oryginalnych akcesoriów ABB pozwala na zachowanie deklarowanego stopnia ochrony oraz parametrów izolacyjnych całego zestawu rozdzielczego. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywami środowiskowymi RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Napęd obrotowy przedłużony RHE znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii oraz automatyki budynkowej i przemysłowej. Jest niezastąpiony w sytuacjach, gdy wyłącznik zamontowany jest na głębokości uniemożliwiającej bezpośrednią obsługę dźwignią czołową. Idealnie sprawdza się w:

• Głównych rozdzielnicach niskiego napięcia (napięcie znamionowe do 690V AC).
• Centrach sterowania silnikami (MCC), gdzie wymagana jest blokada drzwi rozdzielnicy w pozycji załączonej.
• Szafach sterowniczych maszyn, zapewniając bezpieczne odłączanie zasilania bez otwierania obudowy.
• Instalacjach wymagających stopnia ochrony IP wyższego niż standardowy montaż czołowy.

Wskazówki Montażowe

Montaż napędu RHE wymaga precyzyjnego dopasowania osi przedłużającej pomiędzy mechanizmem na wyłączniku a rączką na drzwiach rozdzielnicy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Osiowość: Należy zapewnić idealne współosiowe ustawienie wałka napędowego względem mechanizmu obrotowego wyłącznika.
• Długość wałka: Wałek przedłużający powinien zostać przycięty zgodnie z głębokością szafy, zachowując margines błędu określony w instrukcji montażu.
• Moment dokręcania: Wszystkie śruby mocujące mechanizm do czoła wyłącznika powinny być dokręcone z odpowiednim momentem, aby uniknąć luzów mechanicznych.
• Blokady: Przed zamknięciem drzwi należy sprawdzić działanie blokady uniemożliwiającej otwarcie szafy, gdy wyłącznik znajduje się w pozycji ON (I).

FAQ

• Czy napęd pasuje do wyłącznika XT2? Nie, ten konkretny model (1SDA066479R1) jest dedykowany wyłącznie do serii XT1 oraz XT3. Dla XT2 należy dobrać odpowiedni napęd dedykowany do tej ramy.
• Czy rączka posiada możliwość blokowania na kłódkę? Tak, standardowe napędy obrotowe ABB RHE umożliwiają blokowanie w pozycji OFF (0) za pomocą kłódek, co zwiększa bezpieczeństwo prac serwisowych (LOTO).
• Co zawiera zestaw? Zestaw zazwyczaj składa się z mechanizmu montowanego na wyłączniku, wałka przedłużającego oraz rączki zewnętrznej montowanej na elewacji rozdzielnicy.
