Napęd obrotowy przedłużony do Interpact INS czerwony uchwyt 320/630A 3P | 31053 Schneider Electric

Opis i Kluczowe Cechy

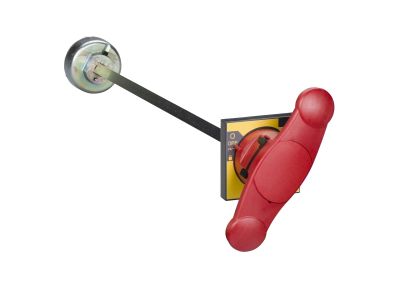

Napęd obrotowy przedłużony przeznaczony do rozłączników bezpiecznikowych Interpact INS o prądzie znamionowym 320-630 A w wersji 3-biegunowej. Wyposażony w czerwony uchwyt płyty czołowej, co zgodnie z przyjętymi standardami ułatwia identyfikację urządzenia jako wyłącznika awaryjnego. Przedłużona dźwignia napędu umożliwia ergonomiczne sterowanie nawet w głębokich rozdzielnicach, zapewniając wyraźną informację o stanie łączeniowym aparatu.

• Kolor czerwony uchwytu: jednoznacznie wskazuje funkcję awaryjnego wyłączania, co zwiększa bezpieczeństwo obsługi w sytuacjach krytycznych.
• Przedłużona dźwignia napędu: umożliwia montaż na drzwiach rozdzielnicy o większej głębokości, zachowując wygodny dostęp do mechanizmu bez konieczności otwierania obudowy.
• Kompatybilność z Interpact INS 320-630A 3P: gwarantuje pewne połączenie mechaniczne i niezawodne przeniesienie ruchu na rozłącznik.
• Konstrukcja modułowa: łatwy i szybki montaż bez potrzeby stosowania dodatkowych narzędzi specjalistycznych.
• Wytrzymałość mechaniczna: zaprojektowana do intensywnej eksploatacji w warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Napęd obrotowy przedłużony został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności mechanicznej. Jako akcesorium do rozłączników serii Interpact INS, jego działanie jest skoordynowane z wymaganiami norm dotyczących rozłączników bezpiecznikowych.

Zastosowanie

Napęd obrotowy przedłużony umożliwia zdalne lub miejscowe sterowanie rozłącznikiem Interpact INS z poziomu drzwi rozdzielnicy. Znajduje zastosowanie w obwodach wymagających wyraźnej sygnalizacji położenia oraz szybkiego odcięcia zasilania w sytuacji awaryjnej.

• Awaryjne wyłączanie maszyn i linii produkcyjnych zgodnie z wymogami bezpieczeństwa maszyn.
• Zdalne sterowanie rozłącznikiem w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Montaż w rozdzielnicach o zwiększonej głębokości, gdzie standardowy napęd obrotowy nie zapewnia odpowiedniego dosięgu.
• Instalacje komercyjne, np. w budynkach użyteczności publicznej, wymagające łatwego dostępu do wyłącznika głównego z zewnątrz szafy.

Wskazówki Montażowe

Montaż napędu obrotowego przedłużonego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od rozłącznika. Urządzenie mocuje się na drzwiach rozdzielnicy (lub bezpośrednio na ramie) za pomocą dostarczonego zestawu montażowego. Przedłużoną dźwignię łączy się z wałem napędu rozłącznika zgodnie z instrukcją producenta. Należy upewnić się, że mechanizm działa płynnie w całym zakresie ruchu. Moment dokręcania śrub mocujących oraz przekrój przewodów (jeśli dotyczy) – dobierać według dokumentacji technicznej rozłącznika INS.

FAQ

• Czy uchwyt napędu jest czerwony? Czy może być inny kolor? Zgodnie z danymi katalogowymi uchwyt płyty czołowej jest czerwony. Inne kolory nie są przewidziane dla tego modelu (symbol 31053).
• Do jakich rozłączników pasuje ten napęd? Napęd jest dedykowany do rozłączników Interpact INS o prądzie 320-630 A w wersji 3-biegunowej. Przed montażem należy sprawdzić zgodność mechanizmu z konkretnym modelem rozłącznika.
• Czy napęd jest dostarczany w komplecie z uchwytem i dźwignią? Tak, produkt stanowi gotowy do montażu zestaw: przedłużona dźwignia napędu z czerwonym uchwytem oraz niezbędne elementy mocujące. Szczegóły montażu opisane są w załączonej instrukcji.
