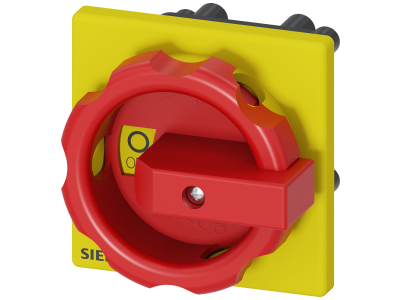

Napęd obrotowy, czerwony/żółty 66x66 mm, mocowanie czołowe, mocowanie w otworze centralnym 22,5 mm | 3LD9344-5C Siemens

Alternatywny kod produktu: 3LD93445C

Opis i Kluczowe Cechy

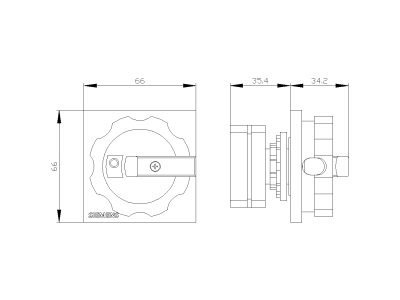

Napęd obrotowy Siemens SENTRON 3LD9344-5C przeznaczony do wyłączników głównych i awaryjnych serii 3LD3. Wykonany w kontrastowym zestawieniu kolorów czerwony/żółty (standardowe oznakowanie wyłączników awaryjnych) o wymiarach płyty czołowej 66x66 mm. Umożliwia bezpieczne i ergonomiczne ręczne odłączanie obciążeń w szerokim zakresie zastosowań przemysłowych. Konstrukcja przewiduje zarówno mocowanie czołowe, jak i montaż w otworze centralnym o średnicy 22,5 mm, co zapewnia elastyczność instalacji.

• Kolorystyka czerwony/żółty: wyraziste oznaczenie funkcji awaryjnego wyłączenia – zwiększa bezpieczeństwo i ułatwia szybką identyfikację w sytuacjach krytycznych.
• Wymiary płyty czołowej 66x66 mm: ergonomiczna powierzchnia uchwytu – komfortowa i pewna obsługa nawet przy pracy w rękawicach ochronnych.
• Mocowanie czołowe i w otworze centralnym 22,5 mm: uniwersalne opcje montażu – napęd można zainstalować na płycie czołowej szafy, w drzwiach rozdzielnicy lub bezpośrednio na wyłączniku.
• Dedykowany do wyłączników głównych i awaryjnych SENTRON 3LD3: gwarantowana kompatybilność mechaniczna – zapewnia niezawodne przeniesienie ruchu obrotowego na łącznik od 16 A do 63 A.
• Możliwość zamykania napędu w pozycji WYŁ (blokada kłódką): zabezpieczenie przed przypadkowym załączeniem podczas prac konserwacyjnych – spełnia wymogi bezpieczeństwa dla odłączników.

Zgodność z Normami

Napęd obrotowy został zaprojektowany zgodnie z ogólnymi standardami europejskimi (normy DIN) oraz posiada certyfikat CE. W połączeniu z wyłącznikami serii 3LD3 spełnia wymagania odpowiednich norm dla łączników głównych i awaryjnych, zapewniając bezpieczne odłączanie obciążeń w instalacjach przemysłowych.

Zastosowanie

Napęd obrotowy 3LD9344-5C stosuje się wszędzie tam, gdzie wymagane jest ręczne, awaryjne wyłączenie zasilania maszyn i urządzeń. Jest elementem systemu SENTRON 3LD3, który znajduje zastosowanie w sterowaniu i odłączaniu obwodów w szafach rozdzielczych, sterowniczych oraz bezpośrednio na maszynach.

• Wyłącznik główny i awaryjny w maszynach przemysłowych (piły, sprężarki, pompy, betoniarki, wiertarki, frezarki, maszyny do obróbki drewna).
• Sterowanie i bezpieczne odłączanie silników indukcyjnych trójfazowych w systemach wentylacji, klimatyzacji i napędów.
• Odłącznik główny w szafach rozdzielczych i sterowniczych małych i średnich obiektów produkcyjnych.
• Element systemu zabezpieczeń przed przypadkowym załączeniem – możliwość blokady w pozycji WYŁ.

Wskazówki Montażowe

Montaż napędu obrotowego i wyłącznika głównego/awaryjnego 3LD3 może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Napęd mocuje się czołowo (standardowy otwór w płycie) lub przez otwór centralny 22,5 mm na wał wyłącznika. Momenty dokręcania śrub oraz przekroje przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną wyłącznika 3LD3 (zalecane wartości producenta). Używać szyny montażowej TH35 (DIN) dla modułowych wersji wyłączników lub płyty montażowej w przypadku mocowania czołowego.

FAQ

• Czy napęd obrotowy ma wbudowane podświetlenie LED? Nie, napęd 3LD9344-5C nie zawiera podświetlenia. Jego czerwono-żółta kolorystyka obudowy pełni funkcję wizualnego oznaczenia awaryjnego, zgodną z międzynarodowymi konwencjami.
• Jaki stopień ochrony (IP) posiada napęd? Producent nie określa osobnego stopnia ochrony dla samego napędu. Ostateczny stopień ochrony układu (napęd + wyłącznik + obudowa) zależy od zastosowanej szafy i uszczelnień. W typowych warunkach suchych rozdzielnic wewnętrznych zapewnia się ochronę przed dotykiem (IP2X).
• Czy napęd można montować na drzwiach szafy? Tak, dzięki mocowaniu czołowemu napęd jest przystosowany do montażu w drzwiach lub płycie czołowej szafy rozdzielczej – wymagany jest otwór o średnicy 22,5 mm oraz odpowiednia grubość materiału (zgodna z dokumentacją wyłącznika).
