Napęd obrotowy boczny żółto-czerwony INS/INV250 | 31058 Schneider Electric

Opis i Kluczowe Cechy

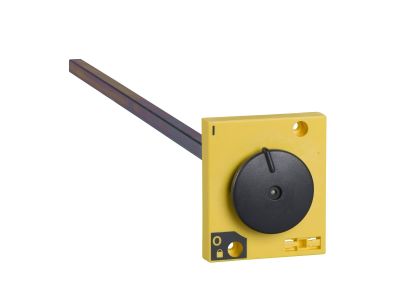

Napęd obrotowy boczny w kolorze żółtym (symbol 31058) przeznaczony do wyłączników serii INS250 oraz INV100/250. Umożliwia wygodne i bezpieczne sterowanie łącznikiem z zewnątrz rozdzielnicy, bez konieczności bezpośredniego dostępu do modułu. Dzięki dwóm opcjom mocowania – bezpośredniemu i rozbudowanemu – napęd pozwala na elastyczne dopasowanie do konfiguracji szafy sterowniczej.

• Kolor uchwytu płyty czołowej: żółty: Wyraźnie widoczny element sterujący, ułatwiający szybką identyfikację i obsługę w warunkach awaryjnych.
• Rodzaj mocowania: bezpośredni lub rozbudowany: Możliwość montażu bezpośrednio na wyłączniku lub z zastosowaniem przedłużenia (akcesoriów rozbudowanych), co zwiększa elastyczność aranżacji wnętrza rozdzielnicy.
• Kompatybilność z INS250 i INV100/250: Dedykowane akcesorium do sprawdzonych serii wyłączników, gwarantujące niezawodność i łatwy montaż.
• Konstrukcja napędu obrotowego: Mechanizm zapewnia płynne i pewne przełączanie, a boczny uchwyt ułatwia obsługę nawet w trudno dostępnych miejscach.
• Bezpieczeństwo użytkowania: Blokada w położeniu OFF (w zależności od konfiguracji) zapobiega przypadkowemu załączeniu – szczególnie ważne przy pracach serwisowych.

Zgodność z Normami

Napęd obrotowy boczny jest akcesorium przeznaczonym do współpracy z wyłącznikami serii INS i INV, które spełniają wymagania odpowiednich norm międzynarodowych. Produkt posiada oznakowanie CE i jest zgodny z ogólnymi standardami bezpieczeństwa stosowanymi w aparaturze modułowej.

Zastosowanie

Napęd obrotowy boczny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub frontalne sterowanie wyłącznikiem głównym lub odbiornikiem w rozdzielnicy. Sprawdza się szczególnie w instalacjach przemysłowych i komercyjnych.

• Awaryjne wyłączanie zasilania w maszynach i liniach produkcyjnych – żółty uchwyt ułatwia szybkie odcięcie napięcia.
• Sterowanie wyłącznikiem głównym rozdzielnicy w budynkach użyteczności publicznej – montowany w drzwiach lub na płycie czołowej.
• Zdalne odłączanie obwodów w systemach automatyki – napęd pozwala na obsługę bez otwierania szafy.
• Zastosowanie w instalacjach wymagających regularnego przełączania (np. zmiana źródła zasilania) – trwała konstrukcja mechaniczna.

Wskazówki Montażowe

Montaż napędu obrotowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio do wyłącznika (zgodnie z instrukcją producenta). Należy postępować według dokumentacji technicznej wyłącznika INS250/INV100/250 – zwrócić uwagę na moment dokręcania śrub oraz dobór przekroju przewodów (jeśli przewody są podłączane do wyłącznika). Przed przystąpieniem do pracy upewnij się, że napęd jest prawidłowo zablokowany w położeniu OFF.

FAQ

• Czy napęd pasuje do wszystkich wersji INS250? Napęd jest dedykowany do wyłączników serii INS250 oraz INV100/250. Przed zakupem zalecamy weryfikację kompatybilności z konkretnym modelem wyłącznika – w razie wątpliwości sprawdź dokumentację.
• Jaki jest kolor uchwytu – żółty czy czerwony? Zgodnie z danymi producenta kolor uchwytu płyty czołowej to żółty. Czerwony może występować w innych wariantach (np. napęd 31057) – prosimy o potwierdzenie przy zamówieniu.
• Czy możliwy jest montaż napędu w odległości od wyłącznika? Tak, dzięki opcji mocowania rozbudowanego (z użyciem dodatkowych elementów przedłużających) napęd można zamontować w pewnej odległości od wyłącznika – szczegółowe informacje znajdują się w instrukcji montażu.
