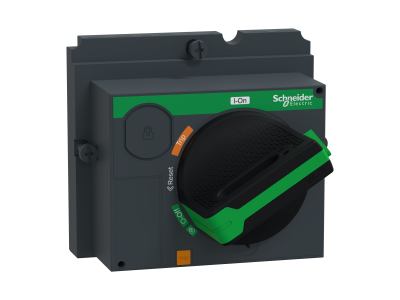

Napęd obrotowy bezpośredni czarny dla Compact NSX100/160/250 3P/4P | LV429337T Schneider Electric

Opis i Kluczowe Cechy

Napęd obrotowy bezpośredni w kolorze czarnym to komponent dedykowany do wyłączników Compact NSX100/160/250 w wersji 3-biegunowej (3P) i 4-biegunowej (4P). Zapewnia precyzyjne i niezawodne sterowanie ruchem obrotowym wyłącznika, ułatwiając zdalne lub manualne załączanie i wyłączanie obwodów. Baza napędu dostarczana bez wyzwalacza – kompatybilnego z wieloma opcjonalnymi funkcjami systemu. Wymiary 161 mm x 140 mm x 86 mm (wys. x szer. x gł.) gwarantują kompaktową konstrukcję odpowiednią do montażu w szafach rozdzielczych.

• Bezpośredni napęd obrotowy: Zapewnia precyzyjną i powtarzalną obsługę wyłącznika, eliminując ryzyko niepełnego załączenia lub wyzwolenia.
• Kompatybilność z Compact NSX100/160/250: Przeznaczony do współpracy z wyłącznikami o prądzie znamionowym do 250 A, w wersjach 3-biegunowych i 4-biegunowych.
• Brak wyzwalacza w zestawie: Elastyczność konfiguracji – wyzwalacz można zamówić oddzielnie, dopasowując funkcjonalność do konkretnego zastosowania (np. zdalne sterowanie, automatyczne wyłączanie w przypadku awarii).
• Kompaktowe wymiary 161x140x86 mm: Umożliwia montaż w standardowych szafach rozdzielczych i miejscach o ograniczonej przestrzeni.
• Kolor czarny: Estetyczna i jednolita estetyka, dopasowana do wyłączników modułowych i aparatury przemysłowej.

Zgodność z Normami

Napęd obrotowy spełnia wymagania międzynarodowych norm EN/IEC 60947, co potwierdza jego zgodność z europejskimi i globalnymi standardami bezpieczeństwa dla aparatury łączeniowej. Dodatkowo posiada certyfikację CCC i EAC, a także spełnia specyfikacje morskie, co umożliwia stosowanie w trudnych warunkach przemysłowych i offshore.

Zastosowanie

Napęd obrotowy bezpośredni znajduje zastosowanie w instalacjach elektrycznych wymagających zdalnego lub manualnego sterowania wyłącznikami Compact NSX.

• Szafy rozdzielcze niskiego napięcia w obiektach przemysłowych, budynkach użyteczności publicznej i energetyce.
• Systemy automatyki i zasilania awaryjnego – wyzwalacze zdalne umożliwiają integrację z systemami SCADA.
• Instalacje morskie i offshore, gdzie wymagana jest odporność na trudne warunki środowiskowe i wibracje.
• Modernizacje istniejących instalacji – prosty montaż w miejsce dotychczasowych napędów.

Wskazówki Montażowe

Montaż napędu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Napęd mocuje się bezpośrednio do wyłącznika Compact NSX, zgodnie z wymiarami 161x140x86 mm. Przed montażem należy upewnić się, że wyzwalacz (zamawiany oddzielnie) jest kompatybilny z systemem i wymaganiami aplikacji. Po montażu przeprowadzić test funkcjonalny, sprawdzając prawidłowość działania napędu i współpracy z wyłącznikiem. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją techniczną.

FAQ

• Czy napęd jest kompatybilny z innymi modelami wyłączników niż Compact NSX? Napęd zaprojektowany jest wyłącznie do współpracy z wyłącznikami Compact NSX100/160/250. Do innych modeli konieczne jest zastosowanie odpowiedniego adaptera lub dedykowanego napędu.
• Czy w zestawie dostarczany jest wyzwalacz? Nie, baza napędu dostarczana jest bez wyzwalacza. Urządzenie to należy zamówić oddzielnie, dobierając je do konkretnego zastosowania (np. wyzwalacz termiczny, podnapięciowy lub zdalny).
• Jakie są wymagania dotyczące zasilania wyzwalacza? Wymagania dotyczące napięcia zasilania wyzwalacza określane są indywidualnie w zależności od modelu. Szczegółowe dane znajdują się w dokumentacji technicznej wyzwalacza i systemu.
