Napęd oborotowy przedłużony NSX100-250 czerwono żółty, Compact NSX | LV429340T Schneider Electric

Opis i Kluczowe Cechy

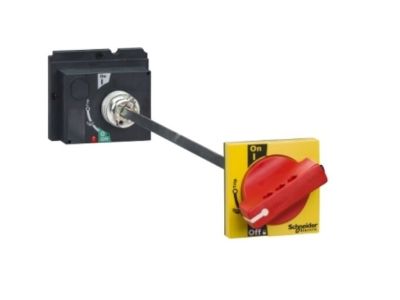

Napęd obrotowy przedłużony o numerze katalogowym LV429340T to wysokiej klasy akcesorium sterownicze dedykowane dla wyłączników i rozłączników z serii ComPacT NSX100 do NSX250 produkcji Schneider Electric. Charakteryzuje się on jaskrawą, żółto-czerwoną kolorystyką, która jest standardem w aplikacjach bezpieczeństwa, sygnalizując funkcję wyłącznika awaryjnego. Urządzenie to zostało zaprojektowane, aby umożliwić operatorowi pełną kontrolę nad aparatem elektrycznym zamontowanym głęboko na tylnej ścianie rozdzielnicy, bez konieczności jej otwierania.

• Mechanizm przedłużony: Pozwala na przeniesienie napędu z aparatu na elewację (drzwi) rozdzielnicy, co znacząco podnosi ergonomię obsługi.
• Blokada drzwi: Zintegrowana funkcja bezpieczeństwa uniemożliwia otwarcie drzwi rozdzielnicy, gdy wyłącznik znajduje się w pozycji ZAŁ. (ON) lub został wyzwolony, co chroni personel przed przypadkowym kontaktem z elementami pod napięciem.
• Możliwość modyfikacji: Konstrukcja napędu pozwala na opcjonalne usunięcie blokady drzwi bezpośrednio na miejscu montażu, co jest przydatne w specyficznych procedurach serwisowych.
• Kompaktowe wymiary: Obudowa o wymiarach 161 mm wysokości, 140 mm szerokości oraz 86 mm głębokości zapewnia łatwą adaptację w standardowych polach rozdzielczych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co gwarantuje niezawodność w najbardziej wymagających środowiskach przemysłowych. Napęd LV429340T jest zgodny z normą EN/IEC 60947, która definiuje standardy dla aparatury niskonapięciowej. Posiada również certyfikację CCC oraz EAC, umożliwiającą stosowanie go na rynkach globalnych. Dodatkowo, urządzenie spełnia specyfikacje morskie, co potwierdza jego odporność na trudne warunki pracy, takie jak wibracje czy specyficzna atmosfera panująca na jednostkach pływających.

Zastosowanie

Napęd obrotowy przedłużony Schneider Electric znajduje zastosowanie wszędzie tam, gdzie kluczowe jest bezpieczeństwo i wygoda obsługi systemów rozdziału energii. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic niskiego napięcia w budownictwie komercyjnym i przemysłowym.
• Układów sterowania silnikami (MCC), gdzie wymagane jest wyraźne oznakowanie wyłącznika bezpieczeństwa (kolor żółto-czerwony).
• Aplikacji morskich i offshore, dzięki posiadanej certyfikacji.
• Prefabrykowanych stacji transformatorowych, gdzie wyłącznik NSX jest zamontowany w głębi obudowy.

Wskazówki Montażowe

Montaż napędu LV429340T powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Podczas instalacji należy zwrócić uwagę na osiowość wałka przedłużającego względem mechanizmu wyłącznika oraz otworu w drzwiach rozdzielnicy. Ważne jest, aby sprawdzić poprawność działania blokady drzwi przed podaniem napięcia. Mechanizm umożliwia kłódkowanie pokrętła w pozycji WYŁ. (OFF), co jest niezbędnym elementem procedur LOTO (Lockout/Tagout). W przypadku konieczności modyfikacji blokady drzwi, należy postępować zgodnie z instrukcją producenta, pamiętając, że zmiana ta jest w pełni odwracalna.

FAQ

• Czy napęd zawiera w zestawie wyłącznik? Nie, produkt LV429340T to samo akcesorium napędu. Wyłącznik z serii ComPacT NSX oraz wyzwalacz należy zamówić oddzielnie.
• Czy kolorystyka żółto-czerwona ma znaczenie techniczne? Tak, zgodnie z normami bezpieczeństwa, kolory te są zarezerwowane dla urządzeń pełniących funkcję wyłączania awaryjnego (Emergency Stop).
• Czy napęd pasuje do starszych serii NSX? Napęd jest w pełni kompatybilny z nową serią ComPacT NSX oraz wcześniejszą generacją Compact NSX o prądach znamionowych od 100A do 250A.
