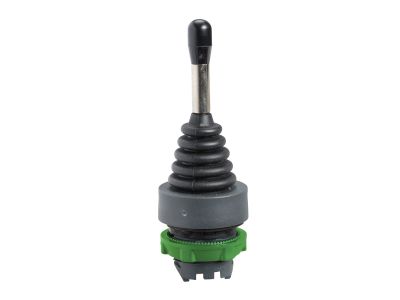

Napęd manipulatora samopowrotny 2 kierunki plastikowy | ZD5PA22 Schneider Electric

Opis i Kluczowe Cechy

Napęd manipulatora samopowrotny 2 kierunki ZD5PA22 to plastikowy element sterowniczy należący do gamy Harmony XB5. Dzięki średnicy montażowej 22 mm pasuje do standardowych otworów w panelach i szafach sterowniczych, co ułatwia integrację w istniejących instalacjach. Samopowrotna funkcja zapewnia automatyczny powrót do pozycji neutralnej po zwolnieniu, a dwa kierunki przechylania umożliwiają wydawanie poleceń w dwóch przeciwnych osiach (np. góra/dół).

• Samopowrotny, 2 kierunki: po zwolnieniu dźwigni wraca do położenia spoczynkowego, co zwiększa bezpieczeństwo i ergonomię sterowania.
• Średnica montażowa 22 mm: uniwersalny rozmiar otworu zgodny z wieloma obudowami i puszkami – łatwy montaż bez konieczności modyfikacji panelu.
• Wykonanie plastikowe: lekkie i odporne na korozję, odpowiednie do pracy w suchych pomieszczeniach oraz w środowiskach przemysłowych o standardowych warunkach.
• Gama Harmony XB5: kompatybilność z blokami stykowymi i lampkami serii XB5 – elastyczność konfiguracji systemu sterowania.
• Brak elementów elektrycznych w napędzie: wymaga zastosowania zewnętrznych bloków stykowych (sprzedawanych osobno), co pozwala dostosować parametry styków do potrzeb aplikacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Jest zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla elementów sterowniczych o średnicy 22 mm (DIN 43700 i pokrewne). Brak szczegółowych numerów norm w dostarczonej dokumentacji – zalecamy sprawdzenie pełnej karty katalogowej producenta przed instalacją.

Zastosowanie

Napęd manipulatora samopowrotny 2 kierunki ZD5PA22 znajduje zastosowanie w układach sterowania wymagających wydawania poleceń w dwóch przeciwnych kierunkach. Montowany z odpowiednimi blokami stykowymi tworzy kompletny przycisk lub przełącznik.

• Sterowanie maszynami przemysłowymi – podnoszenie/opuszczanie, otwieranie/zamykanie.
• Wydawanie impulsów do styczników, przekaźników lub wejść układów PLC.
• Pilotowanie napędów elektrycznych w systemach automatyki budynkowej (rolety, bramy, żaluzje).
• Sygnalizacja i panel operatorski w szafach sterowniczych i puszkach rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Napęd przeznaczony jest do mocowania w otworze o średnicy 22 mm w panelu o typowej grubości (zgodnie z dokumentacją producenta). Dokręcenie pierścienia mocującego wykonaj z zalecanym momentem (jeśli podany w instrukcji). Przekrój przewodów dobieraj do prądu znamionowego zastosowanego bloku stykowego – nie mniejszego niż wymagany dla danego obwodu. Po montażu sprawdź poprawność działania mechanizmu samopowrotnego.

FAQ

• Czy napęd ZD5PA22 zawiera styki elektryczne? Nie, jest to wyłącznie część czołowa (napęd manipulatora) bez własnych styków. Do przesyłania sygnałów należy dobrać odpowiedni blok stykowy z gamy Harmony XB5 (np. ZB5 serii).
• Jakie napięcie i prąd może przenosić ten napęd? Jako element mechaniczny nie ma własnych parametrów elektrycznych. Wartości napięcia i prądu zależą od zamontowanego bloku stykowego – sprawdź jego kartę katalogową.
• Czy napęd jest podświetlany lub przewidziany do montażu lampki? W dostępnych danych nie wskazano podświetlenia. Ten model nie posiada wbudowanego źródła światła. Do uzyskania sygnalizacji świetlnej można zastosować oddzielną lampkę serii XB5 montowaną w sąsiednim otworze.
