Napęd kompletny kryty, pierścień niklowany, zielony | SP22-KZ\. Spamel

Opis i Kluczowe Cechy

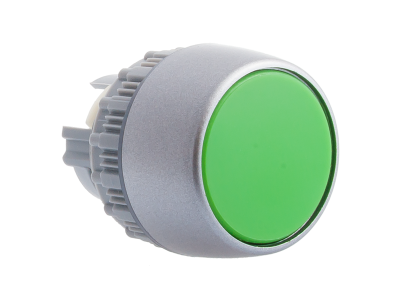

Napęd kompletny kryty oznaczony symbolem SP22-KZ to głowica przycisku sterowniczego w kolorze zielonym z niklowanym pierścieniem. Przeznaczony do montażu w znormalizowanym otworze o średnicy 22,3 mm. Dzięki budowie członowej umożliwia łatwe tworzenie wariantów funkcjonalnych przycisków i lampek w szafach sterowniczych oraz pulpitach maszyn.

• Zielona głowica: ułatwia wizualną identyfikację funkcji w panelu sterowania.
• Niklowany pierścień: zapewnia odporność na korozję oraz estetyczny wygląd w środowisku przemysłowym.
• Montaż w otworze 22,3 mm: zgodność ze standardem DIN dla aparatury sterowniczej, upraszcza instalację w istniejących pulpitach.
• Budowa członowa: możliwość łączenia z modułami stykowymi i lampkami serii ST22/SP22, co ułatwia modyfikacje obwodów bez wymiany całego przycisku.
• Wersja kryta (niepodświetlana): przeznaczona do aplikacji, w których nie wymagana jest sygnalizacja świetlna w samym napędzie.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały gwarantują trwałość i niezawodność w warunkach przemysłowych.

Zastosowanie

Napęd SP22-KZ znajduje zastosowanie tam, gdzie potrzebny jest estetyczny i funkcjonalny element sterowniczy bez wbudowanego podświetlenia. Sprawdza się w obwodach sterowania maszyn i szaf rozdzielczych.

• Element sterowniczy w pulpitach maszyn oraz szafach sterowniczych – umożliwia załączanie/wyłączanie obwodów sterowania.
• Tworzenie przycisków impulsowych (monostabilnych) przy współpracy z modułami stykowymi – idealny do wyzwalania styczników, przekaźników lub sygnałów do PLC.
• Sygnalizacja stanu pracy maszyny (bez podświetlenia) – np. jako przycisk "stop" lub "start" w wersji krytej.
• Łatwa rozbudowa i zmiana konfiguracji istniejących obwodów dzięki budowie członowej – minimalny przestój podczas modernizacji.

Wskazówki Montażowe

Montaż napędu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Napęd mocuje się w znormalizowanym otworze o średnicy 22,3 mm na szynie DIN TH35 (za pośrednictwem modułu stykowego). Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Jaka jest średnica otworu montażowego? Otwór montażowy ma średnicę 22,3 mm, co jest standardem dla aparatury sterowniczej (DIN).
• Czy napęd jest podświetlany? Nie, jest to wersja kryta (niepodświetlana). Do sygnalizacji świetlnej należy zastosować moduł lampki LED z serii ST22 lub SP22.
• Z jakimi modułami stykowymi mogę go użyć? Napęd SP22-KZ jest kompatybilny z modułami stykowymi i lampkami serii ST22/SP22, które obsługują prądy do 2,5 A (szczegóły w dokumentacji modułu).
