Napęd kompletny grzybkowy, pierścień niklowany, czerwony | ST22-DC\. Spamel

Opis i Kluczowe Cechy

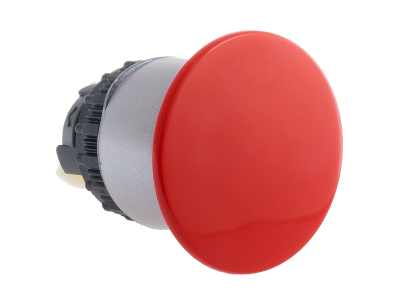

Napęd kompletny grzybkowy ST22-DC to element serii modułowej ST22/SP22, przeznaczony do wbudowania w znormalizowane otwory o średnicy 22,3 mm. Wykonany z czerwonym grzybkiem i niklowanym pierścieniem, stanowi mechaniczną głowicę do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A (w połączeniu z odpowiednim modułem stykowym). Dzięki budowie członowej ułatwia tworzenie wariantów funkcjonalnych przycisków oraz szybką modyfikację istniejących układów w szafach sterowniczych i pulpitach maszyn.

• Prąd znamionowy do 2,5 A: Umożliwia bezpieczne sterowanie obwodami sygnalizacyjnymi i sterowniczymi w maszynach i rozdzielnicach, bez ryzyka przeciążenia styków przy standardowych zastosowaniach.
• Otwór montażowy 22,3 mm: Pasuje do znormalizowanych otworów w panelach i puszkach, co upraszcza instalację i zapewnia zgodność z typowymi wycięciami w obudowach.
• Budowa członowa (modułowa): Pozwala na dowolne łączenie napędu z modułami stykowymi (NO/NC) lub lampkami sygnalizacyjnymi w ramach serii ST22/SP22, zwiększając elastyczność konfiguracji.
• Pierścień niklowany: Zapewnia odporność na korozję i estetyczny wygląd w środowiskach przemysłowych, a także ułatwia czyszczenie powierzchni.
• Czerwony grzybek: Wyraźne oznaczenie funkcji awaryjnego zatrzymania lub innego kluczowego przycisku, zgodne z konwencją kolorystyczną stosowaną w automatyce.

Zgodność z Normami

Napęd grzybkowy ST22-DC jest przeznaczony do stosowania w obwodach sterowniczych zgodnych z europejskimi normami bezpieczeństwa. Produkt posiada certyfikat CE i został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej. Montaż i eksploatacja muszą być zgodne z obowiązującymi przepisami i dokumentacją producenta.

Zastosowanie

Napęd ST22-DC znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny i ergonomiczny element sterujący w układach automatyki przemysłowej i budynkowej. Dzięki modułowej budowie może być łączony z różnymi członami stykowymi lub sygnalizacyjnymi.

• Sterowanie odbiornikami w szafach sterowniczych maszyn – naciśnięcie grzybka aktywuje moduł stykowy, który wysyła sygnał do PLC lub przekaźnika.
• Impulsy do styczników, przekaźników lub PLC – przystosowany do pracy w obwodach prądu przemiennego i stałego o napięciu roboczym typowym dla układów sterowniczych.
• Sygnalizacja dźwiękowa i świetlna – połączenie z modułem lampki pozwala na wizualne potwierdzenie stanu pracy.
• Automatyka budynkowa – zastosowanie w panelach sterujących oświetleniem, klimatyzacją lub systemami bezpieczeństwa.

Wskazówki Montażowe

Montaż napędu grzybkowego ST22-DC powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do wbudowania w panel o grubości do ok. 3 mm, w otwór ø22,3 mm. Mocowanie realizowane jest za pomocą nakrętki (w zestawie) z zalecanym momentem dokręcania zgodnym z dokumentacją producenta. Przekroje przewodów oraz obciążalność prądową należy dobrać do wartości 2,5 A i rodzaju zastosowanego modułu stykowego.

FAQ

• Czy napęd ST22-DC jest kompletny i gotowy do montażu? Tak, dostarczany jest jako kompletny wyrób obejmujący czerwony grzybek, niklowany pierścień oraz elementy mocujące. Do działania wymaga jednak połączenia z odpowiednim modułem stykowym lub lampką z serii ST22/SP22.
• Jaki jest wymagany otwór montażowy? Napęd przeznaczony jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm, zgodny z normą DIN EN 60947-5-1 dla aparatury sterowniczej.
• Czy mogę stosować ten napęd z modułami innych producentów? Ze względu na specyficzny system blokowania i wymiary, zalecane jest stosowanie wyłącznie z modułami stykowymi i lampkami serii ST22/SP22 tego samego producenta, aby zapewnić poprawną współpracę mechaniczną i elektryczną.
