Napęd kompletny bezpieczeństwa, pierścień niklowany, czerwony | ST22-B\. Spamel

Opis i Kluczowe Cechy

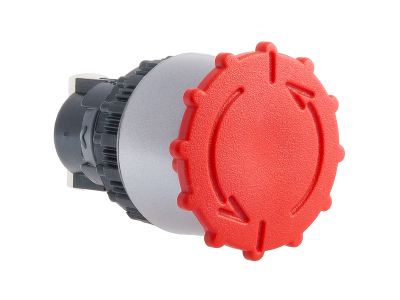

Napęd kompletny bezpieczeństwa ST22-B produkcji serii ST22 i SP22 to element wykonawczy przeznaczony do montażu w pulpitach maszyn i szafach sterowniczych. Dzięki prądowi łączeniowemu do 2,5 A umożliwia niezawodne załączanie i rozłączanie obwodów sygnalizacyjnych i sterowniczych. Czerwony pierścień niklowany zapewnia wyraźne oznakowanie funkcji bezpieczeństwa, a standardowy otwór montażowy 22,3 mm gwarantuje uniwersalną kompatybilność z typowymi obudowami.

• Prąd łączeniowy do 2,5 A: Zapewnia bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych bez ryzyka przegrzania styków.
• Otwór montażowy 22,3 mm: Umożliwia szybki montaż w znormalizowanych otworach, zgodnych z międzynarodowymi standardami.
• Budowa członowa: Pozwala na elastyczne tworzenie wariantów funkcjonalnych oraz łatwą modyfikację istniejących obwodów.
• Czerwony pierścień niklowany: Zwiększa widoczność i jednoznacznie wskazuje funkcję bezpieczeństwa, co wspiera ergonomię stanowiska pracy.
• Kompletny napęd bezpieczeństwa: Gotowy do zastosowania w obwodach z wyłącznikami bezpieczeństwa, zgodnie z przeznaczeniem serii ST22/SP22.

Zgodność z Normami

Napęd ST22-B został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. Montaż i użytkowanie należy przeprowadzać zgodnie z obowiązującymi przepisami oraz wytycznymi producenta.

Zastosowanie

Napęd ST22-B znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie oraz sygnalizacja – szczególnie w układach bezpieczeństwa maszyn i urządzeń. Dzięki czerwonej kolorystyce i budowie modułowej sprawdza się w następujących scenariuszach:

• Sterowanie załączaniem/wyłączaniem obwodów w szafach sterowniczych i pulpitach operatorskich.
• Sygnalizacja świetlna i dźwiękowa w systemach alarmowych i uprzywilejowanych.
• Tworzenie obwodów bezpieczeństwa z przyciskami STOP, gdzie istotna jest widoczność i szybkość reakcji.
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami PLC w układach automatyki przemysłowej.

Wskazówki Montażowe

Montaż napędu ST22-B powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Napęd przeznaczony jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm – w panelach, obudowach lub szafach. Moment dokręcania elementów mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy napęd ST22-B jest podświetlany? Nie, napęd ten nie posiada wbudowanego podświetlenia – jest mechanicznym elementem wykonawczym (bez własnego źródła światła). Do sygnalizacji świetlnej należy stosować lampki sygnalizacyjne z serii SP22/ST22.
• Jaki stopień ochrony (IP) ma napęd ST22-B? W dostarczonych danych nie podano stopnia ochrony. W typowych zastosowaniach wewnątrz szaf sterowniczych przyjmuje się IP20, jednak ostateczne IP zależy od obudowy, w której napęd jest montowany.
• Czy napęd działa w trybie zwiernym czy rozwiernym? Napęd ST22-B jest elementem wykonawczym – rodzaj styków (NO/NC) zależy od zastosowanego modułu łączeniowego (członu). Sam napęd (pierścień i trzpień) nie definiuje trybu pracy styku; układ łączeniowy należy dobrać oddzielnie do potrzeb obwodu.
