Napęd kompletny 3-położeniowy, pierścień niklowany, zielony | SP22-P3.Z\. Spamel

Opis i Kluczowe Cechy

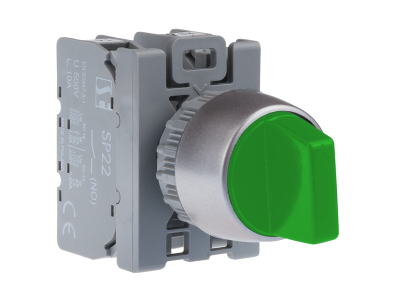

Napęd kompletny 3-położeniowy o symbolu SP22-P3.Z to element sterowniczy z serii SP22, wyposażony w niklowany pierścień oraz zielony przycisk. Przeznaczony do montażu w znormalizowanych otworach o średnicy 22,3 mm w pulpitach maszyn, szafach sterowniczych oraz korpusach urządzeń. Dzięki budowie członowej umożliwia elastyczne tworzenie wariantów funkcjonalnych i łatwą rozbudowę obwodów sterowania.

• Napęd 3‑położeniowy: Umożliwia realizację trzech stanów pracy (np. wyłączony – pozycja 1 – pozycja 2) w obwodach sterowania maszyn i linii produkcyjnych.
• Pierścień niklowany: Zapewnia estetyczny wygląd oraz odporność na korozję i uszkodzenia mechaniczne w środowisku przemysłowym.
• Zielony kolor przycisku: Ułatwia szybką identyfikację funkcji (np. start, załącz) zgodnie z przyjętymi oznaczeniami w sterowaniu.
• Montaż w otworze 22,3 mm: Standardowy wymiar umożliwiający łatwe wbudowanie w pulpity, tablice i obudowy maszyn bez konieczności dodatkowych elementów.
• Budowa członowa: Umożliwia łączenie z modułami stykowymi (np. zwiernymi, rozwiernymi) i lampkami sygnalizacyjnymi serii SP22, co pozwala dostosować konfigurację do konkretnych potrzeb sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi wymaganiami europejskich norm dla aparatury sterowniczej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Napęd SP22-P3.Z dedykowany jest do aplikacji wymagających wyboru kilku stanów pracy w obwodach sterowania maszyn i urządzeń. Sprawdza się w środowisku przemysłowym oraz w automatyce budynkowej.

• Sterowanie trybem pracy maszyny (np. automatyczny / ręczny / wyłączony) w panelach operatorskich.
• Wybór funkcji w układach sterowania PLC, przekaźników i styczników.
• Impulsowanie sygnałów w obwodach sygnalizacji dźwiękowej i świetlnej.
• Element wielopozycyjny w szafach sterowniczych linii produkcyjnych i urządzeń transportowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z instalacją i konserwacją mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Napęd należy zamontować w otworze o średnicy 22,3 mm w płycie czołowej (pulpicie) o grubości zgodnej z dokumentacją. Połączenia z modułami stykowymi wykonać zgodnie z instrukcją producenta, zachowując odpowiedni moment dokręcania śrub. Przekrój przewodów dobrać do przewidywanego prądu obciążenia oraz kategorii użytkowania.

FAQ

• Czy napęd posiada podświetlenie LED? W prezentowanym wariancie napędu nie przewidziano podświetlenia. W razie potrzeby sygnalizacji świetlnej należy zastosować odpowiednią lampkę sygnalizacyjną z serii SP22 jako osobny moduł.
• Jaki jest stopień ochrony napędu? Producent nie deklaruje konkretnego stopnia ochrony IP dla tego elementu. Zaleca się montaż w suchych, czystych pomieszczeniach lub w obudowie o odpowiednim stopniu ochrony (np. rozdzielnica IP54).
• Czy ten napęd działa jako styk zwierny/rozwierny? Napęd SP22-P3.Z jest wyłącznie elementem napędowym (częścią nadpulpitową). Nie zawiera styków. Aby uzyskać funkcję łączeniową, należy do niego dobrać odpowiedni moduł stykowy (np. zwierny, rozwierny lub przełączny) z serii SP22.
